Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

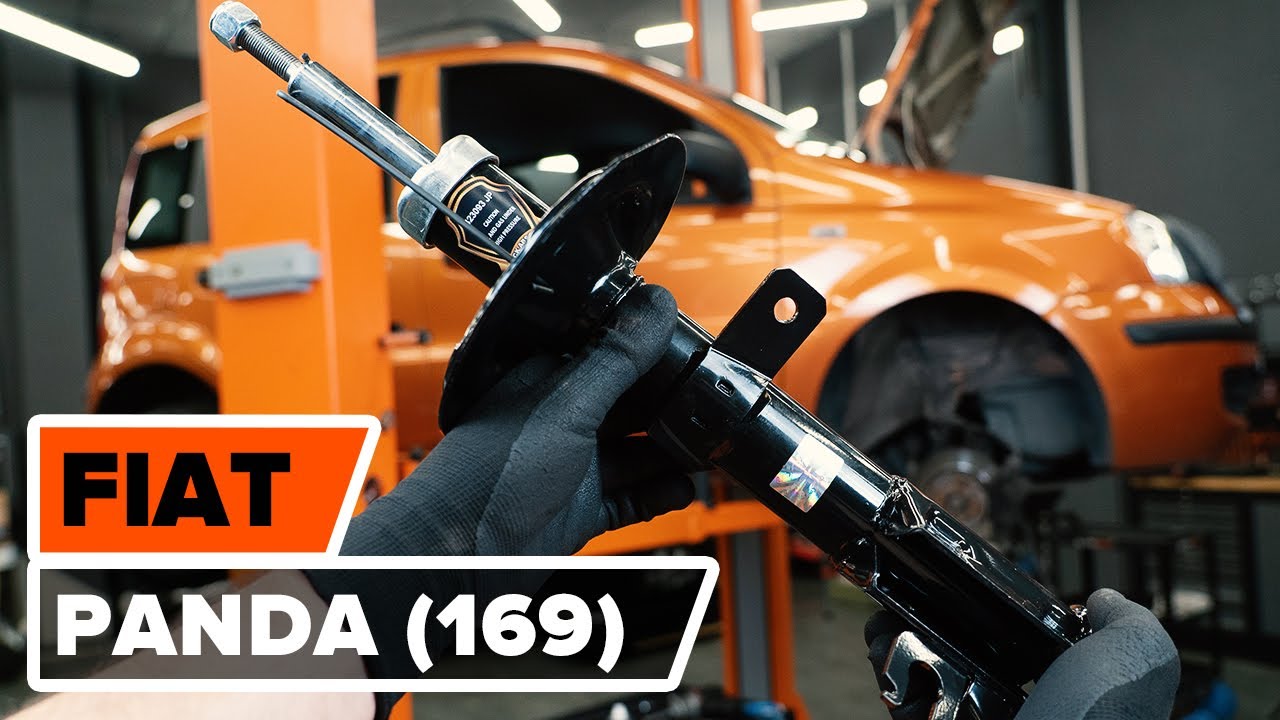

Comment remplacer une jambe de force avant sur FIAT PANDA (169) [TUTORIEL AUTODOC]

Comment changer : jambe de suspension avant sur Fiat Panda 169 - Guide de remplacement

Toutes les pièces à remplacer : Amortisseur sur PANDA (169) et autres modèles FIAT

Amortisseur

Jambe de suspension

        Amortisseur pour FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A) Essence (69 CH)

        Amortisseur pour FIAT PANDA (169) 1.1 (169.AXA1A) Essence (54 CH)

        Amortisseur pour FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) Diesel (70 CH)

Remplacement : jambe de suspension – Fiat Panda 169. Outils dont vous avez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé dynamométrique

                        Clé mixte de No.15

                        Clé mixte de No.16

                        Clé mixte de No.27

                        Douille d'entraînement n°16

                        Douille d'entraînement n°17

                        Douille d'entraînement n°18

                        Douille d'entraînement n°19

                        Douille hexagonale n° H6

                        Douille hexagonale n° H7

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Pied-de-biche

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Acheter des outils

Remplacement : jambe de suspension – Fiat Panda 169. Les experts d'AUTODOC recommandent :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : jambe de suspension – Fiat Panda 169. Ordre recommandé des étapes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Nettoyez les fixations du support supérieur de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 4

Devissez la fixation supérieure du support d'amortisseur. Utilisez la clé HEX n° H7. Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 5

Sécurisez les roues avec des cales.
Étape 6

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 7

Surèlevez l'avant de la voiture et arrimez la.
Étape 8

Dévissez les boulons de la roue.

Remplacement : jambe de suspension – Fiat Panda 169. Conseil d’AUTODOC :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 9

Retirez la roue.
Étape 10

Détachez la conduite de frein de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 11

Débranchez les fils du capteur d'ABS. Servez-vous d'un pied-de-biche.
Étape 12

Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 13

Dévissez la fixation reliant la biellette à l'amortisseur. Utilisez la clé HEX n° H6. Utilisez une clé mixte de No.16 Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 14

Retirez la barre stabilisatrice.
Étape 15

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 16

Dévissez les fixations reliant la jambe de suspension à la fusée d'essieu. Utilisez une clé mixte de No.15 Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 17

Retirez l'écrou de fixation.
Étape 18

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 19

Retirez l'écrou de fixation.
Étape 20

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 21

Dévissez l'attache supérieure du support de l'amortisseur.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. Fiat Panda 169
Étape 22

Retirez l'entretoise de suspension.
Étape 23

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – Fiat Panda 169. Les professionnels recommandent :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 24

Compressez le ressort.
Étape 25

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 26

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une clé mixte de No.27 Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 27

Retirez le support de l'entretoise supérieure.

AUTODOC recommande:
Remplacement : jambe de suspension – Fiat Panda 169. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 28

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.
Étape 29

Détendez le ressort hélicoïdal.
Étape 30

Retirez le ressort.
Étape 31

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

Remplacement : jambe de suspension – Fiat Panda 169. Les experts d'AUTODOC recommandent :
Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 32

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 33

Installez le ressort sur l'amortisseur.
Étape 34

Compressez le ressort.
Étape 35

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 36

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 37

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une clé mixte de No.27 Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 45 Nm.

Remplacement : jambe de suspension – Fiat Panda 169. Conseil :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 38

Décompressez le ressort.
Étape 39

Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
Étape 40

Retirez l'amortisseur prémonté.
Étape 41

Appliquez du produit sur les emplacements de montage de la jambe d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 42

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 43

Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.

AUTODOC recommande:
Fiat Panda 169 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 44

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 45

Installez les boulons de fixation.
Étape 46

Retirez le support du dessous de la fusée d'essieu.

AUTODOC recommande:
Remplacement : jambe de suspension – Fiat Panda 169. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 47

Vissez les fixations reliant la jambe de suspension à la fusée d'essieu. Utilisez une clé mixte de No.15 Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 48

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.15 Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 75 Nm.
Étape 49

Branchez les câbles du capteur ABS.
Étape 50

Attachez le flexible de frein. Servez-vous d'un pied-de-biche.
Étape 51

Installez la barre stabilisatrice transversale.
Étape 52

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 23 Nm.
Étape 53

Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 54

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 55

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : jambe de suspension – Fiat Panda 169. Après avoir appliqué le spray, attendez quelques minutes.
Étape 56

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Fiat Panda 169
Étape 57

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 58

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 98 Nm.
Étape 59

Retirez les crics et les cales.
Étape 60

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une douille n° 18. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 45 Nm.
Étape 61

Appliquez du produit sur la fixation supérieure du support de la jambe de suspension. Utilisez de la graisse au cuivre.
Étape 62

Retirez la housse d'aile.
Étape 63

Fermez le capot.
