Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
MERCEDES-BENZ VITO Autobus/Autocar (638) 108 CDI 2.2 (638.194), MERCEDES-BENZ VITO Autobus/Autocar (638) 110 CDI 2.2 (638.194), MERCEDES-BENZ VITO Autobus/Autocar (638) 114 2.3 (638.134, 638.194), MERCEDES-BENZ VITO Autobus/Autocar (638) 108 D 2.3 (638.164), MERCEDES-BENZ VITO Autobus/Autocar (638) 110 TD 2.3 (638.174), MERCEDES-BENZ VITO Autobus/Autocar (638) 113 2.0 (638.114, 638.194) … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

Comment remplacer une jambe de force avant sur MERCEDES-BENZ VITO 1 (W638) [TUTORIEL AUTODOC]

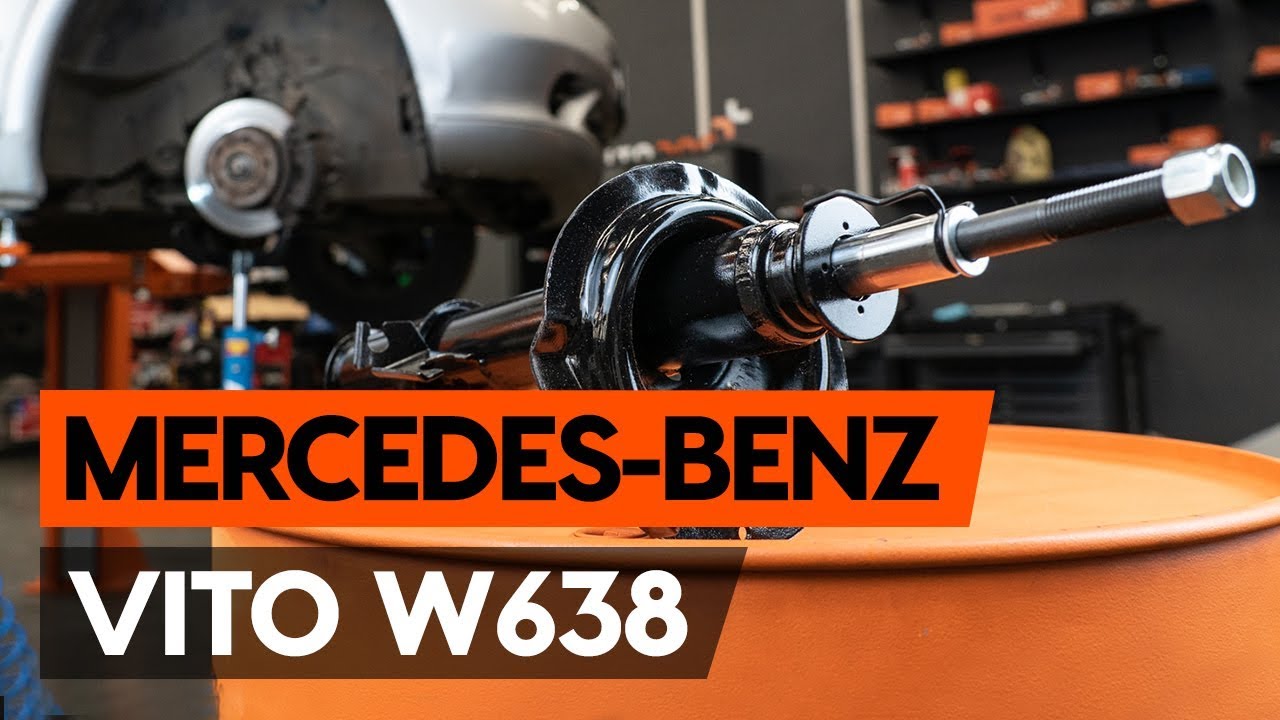

Comment changer : jambe de suspension avant sur Mercedes Vito W638 - Guide de remplacement

Toutes les pièces à remplacer : Amortisseurs sur VITO Autobus/Autocar (638) et autres modèles MERCEDES-BENZ

Amortisseur

        Amortisseur pour MERCEDES-BENZ VITO Autobus/Autocar (638) 110 CDI 2.2 (638.194) Diesel (102 CH)

        Amortisseur pour MERCEDES-BENZ VITO Autobus/Autocar (638) 108 D 2.3 (638.164) Diesel (79 CH)

        Amortisseur pour MERCEDES-BENZ VITO Autobus/Autocar (638) 110 TD 2.3 (638.174) Diesel (98 CH)

        Amortisseur pour MERCEDES-BENZ VITO Autobus/Autocar (638) 113 2.0 (638.114, 638.194) Essence (129 CH)

        Amortisseur pour MERCEDES-BENZ VITO Autobus/Autocar (638) 114 2.3 (638.134, 638.194) Essence (143 CH)

        Amortisseur pour MERCEDES-BENZ VITO Autobus/Autocar (638) 108 CDI 2.2 (638.194) Diesel (82 CH)

Remplacement : jambe de suspension – Mercedes Vito W638. Liste des outils dont vous aurez besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Graisse au cuivre

                        Douille hexagonale n° H6.

                        Clé mixte de No.16

                        Clé mixte de No.21

                        Douille d'entraînement n°7

                        Douille d'entraînement n°16

                        Douille d'entraînement n°21

                        Tournevis phillips

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Clé dynamométrique

                        Porte-taraud

                        Pied-de-biche

                        Compresseur hydraulique de ressort d'amortisseur

                        Cric hydraulique téléscopique pour transmission

                        Serviette microfibres

                        Couverture des ailes

                        Cale de roue

Acheter des outils

Remplacement : jambe de suspension – Mercedes Vito W638. AUTODOC recommande :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : jambe de suspension – Mercedes Vito W638. Ordre recommandé des étapes :

Étape 1

Ouvrez le capot.
Étape 2

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 3

Desserrez les trois vis de fixation du couvercle de filtre à air. Servez-vous d'un tournevis Phillips.
Étape 4

Déverrouillez les clips du couvercle du filtre à air.
Étape 5

Dévissez les fixations de la soupape du convertisseur de pression à vide. Servez-vous d'un tournevis Phillips.
Étape 6

Débranchez le connecteur du débimètre d'air.
Étape 7

Détachez le collier de serrage de la durite d'admission d'air. Utilisez une douille n° 7. Utilisez une clé à cliquet.
Étape 8

Déconnectez le tuyau d'admission d'air du boitier du filtre à air. Servez-vous d'un pied-de-biche.
Étape 9

Retirez le couvercle du filtre.
Étape 10

Recouvrez la durite d'admission d'air avec un chiffon microfibre pour empêcher que des particules n'entrent dans le système.
Étape 11

Nettoyez les fixations du support supérieur de l'amortisseur. Servez vous de l'aérosol WD-40.
Étape 12

Devissez la fixation supérieure du support d'amortisseur. Utilisez une clé mixte de No.21. Utilisez la clé HEX n° H6.
Étape 13

Sécurisez les roues avec des cales.
Étape 14

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 15

Surèlevez l'avant de la voiture et arrimez la.
Étape 16

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. Mercedes Vito W638
Étape 17

Retirez la roue.
Étape 18

Nettoyez les fixations du capteur ABS et du flexible de frein qui les relient à la jambe d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 19

Déconnectez les cables et le flexible de frein du support sur l'entretoise de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 20.1

Nettoyez les fixations reliant la biellette de la barre stabilisatrice à l'amortisseur et celles reliant l'amortisseur à la fusée d'essieu.

Étape 20.2

Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 21

Dévissez l'écrou et retirez la barre stabilisatrice de l'entretoise de l'amortisseur. Utilisez une clé mixte de No.16. Utilisez une douille n° 16.
Étape 22

Marquez le boulon d'ajustement du carrossage.
Étape 23

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une clé mixte de No.21. Utilisez une douille n° 21. Utilisez un porte-taraud.
Étape 24

Surélevez la fusée d'essieu. Servez vous d'un cric à transmission hydraulique.
Étape 25

Retirez les écroux de fixations.
Étape 26

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 27

Dévissez l'attache supérieure du support de l'amortisseur.

Remplacement : jambe de suspension – Mercedes Vito W638. Conseil :
Pour éviter de vous blesser, maintenez l'amortisseur quand vous dévissez les vis de fixation.
Étape 28

Retirez l'entretoise de suspension.
Étape 29

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – Mercedes Vito W638. Conseil des experts d’AUTODOC :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 30

Compressez le ressort.
Étape 31

Nettoyez la tige d'amortisseur. Servez vous de l'aérosol WD-40.
Étape 32

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une clé mixte de No.21. Utilisez la clé HEX n° H6.
Étape 33

Retirez le support de l'entretoise supérieure.
Étape 34

Détendez le ressort hélicoïdal.
Étape 35

Retirez le ressort.
Étape 36

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.
Étape 37

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

AUTODOC recommande:
Remplacement : jambe de suspension – Mercedes Vito W638. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 38

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 39

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 40

Installez le ressort sur l'amortisseur.
Étape 41

Compressez le ressort.
Étape 42

Installez la coupelle supérieure de l'amortisseur et son roulement. Servez-vous d'un pied-de-biche.
Étape 43

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une clé mixte de No.21. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 66 Nm.

Remplacement : jambe de suspension – Mercedes Vito W638. Les experts d'AUTODOC recommandent :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 44

Décompressez le ressort.
Étape 45

Retirez l'amortisseur prémonté.
Étape 46

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 47

Vissez l'attache supérieure du support de l'amortisseur. Ne serrez pas trop.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. Mercedes Vito W638
Étape 48

Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée. Utilisez une brosse métallique.
Étape 49

Appliquez du produit sur les fixations de la fusée d'essieu. Servez vous de l'aérosol WD-40.
Étape 50

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu. Servez-vous d'un pied-de-biche.
Étape 51

Installez les boulons de fixation.
Étape 52

Retirez le support du dessous de la fusée d'essieu.

Remplacement : jambe de suspension – Mercedes Vito W638. Les professionnels recommandent :
Abaissez le cric à transmission hydraulique progressivement, sans à-coups, pour éviter d'endommager les montages et les mécanismes.
Étape 53

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé mixte de No.21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 190 Nm.
Étape 54

Sécurisez le stabilisateur sur l'entretoise de suspension. Utilisez une clé mixte de No.16. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 62 Nm.
Étape 55

Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur. Attachez le tuyau de frein à l'entretoise.
Étape 56

Appliquez du produit sur les fixations de l'amortisseur. Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 57

Nettoyez le siège de fixation de la jante. Utilisez une brosse métallique. Traitez la surface de contact. Utilisez de la graisse au cuivre.
Étape 58

Installez la roue.

AUTODOC recommande:
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 59

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 60

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 175 Nm.
Étape 61

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une clé mixte de No.21. Utilisez la clé HEX n° H6. Utilisez une clé dynamométrique. Serrez-le jusqu'à 66 Nm.
Étape 62

Enlevez le tissu.
Étape 63

Réinstallez le couvercle du filtre à air. Fixez-le.
Étape 64

Connectez le tuyau d'admission d'air au boitier du filtre à air.
Étape 65

Appuyez sur les clips du couvercle du filtre à air pour les remettre en place.
Étape 66

Vissez les trois vis de fixation du couvercle de filtre à air. Servez-vous d'un tournevis Phillips.
Étape 67

Branchez le connecteur du débimètre d'air.
Étape 68

Vissez les fixations sur la soupape du convertisseur de pression à vide.
Étape 69

Serrez le collier de serrage sur la durite d'admission d'air. Utilisez une douille n° 7. Utilisez une clé à cliquet.
Étape 70

Retirez la housse d'aile.
Étape 71

Fermez le capot.
Étape 72

Retirez les crics et les cales.
