Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
BMW 3 Berline (E90) 320i, BMW 3 Berline (E90) 320 i, BMW 3 Berline (E90) 318i, BMW 3 Berline (E90) 318d, BMW 3 Berline (E90) 325i, BMW 3 Berline (E90) 330i, BMW 3 Berline (E90) 320d, BMW 3 Berline (E90) 318 d, BMW 3 Berline (E90) 330 d, BMW 3 Berline (E90) 320 si, BMW 3 Berline (E90) 335i, BMW 3 Berline (E90) 335 d, BMW 3 Berline (E90) 320 d, BMW 3 Berline (E90) 325 d, BMW 3 Berline (E90) 318i, BMW 3 Berline (E90) 318 d, BMW 3 Berline (E90) 325 i, BMW 3 Berline (E90) 320i, BMW 3 Berline (E90) 320d, BMW 3 Berline (E90) 330 i, BMW 3 Berline (E90) M3, BMW 3 Berline (E90) 316i, BMW 3 Berline (E90) 323 i, BMW 3 Berline (E90) 335 i, BMW 3 Berline (E90) 335 i, BMW 3 Berline (E90) 330d, BMW 3 Berline (E90) 316 i, BMW 3 Berline (E90) 316 d, BMW 3 Berline (E90) 320d, BMW 3 Berline (E90) 325 d, BMW 3 Berline (E90) 325 i, BMW 3 Berline (E90) 323 i, BMW 3 Berline (E90) 328i, BMW 3 Berline (E90) 320 d, BMW 3 Berline (E90) 325 i, BMW 3 Berline (E90) M3 CRT, BMW 3 Berline (E90) 330i, BMW 3 Berline (E90) 335 i, BMW 3 Berline (E90) 320 i, BMW 3 Berline (E90) 330 d … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

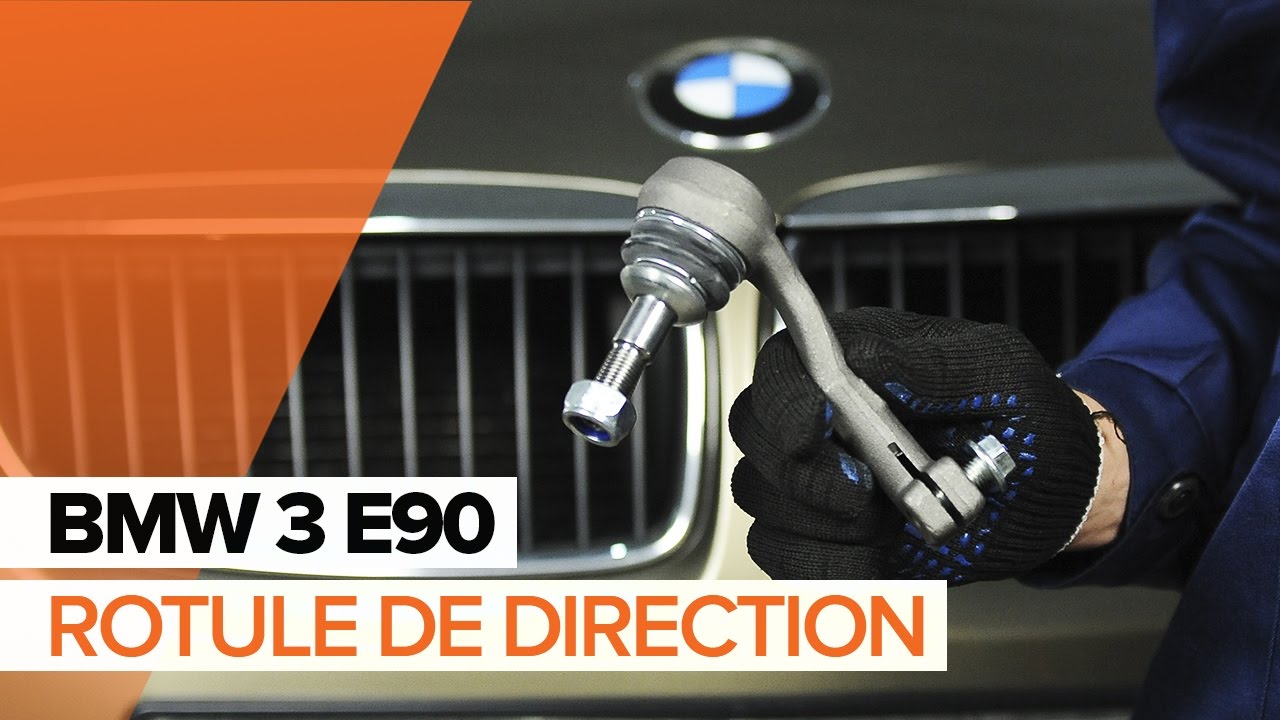

Comment remplacer des rotule de direction sur BMW E90 [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur BMW E90 - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – BMW E90. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.21

                      Douille d'entraînement n°16

                      Mèche Torx T40

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Tournevis À Tête Plate

                      Pied à coulisse

                      Marteau

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – BMW E90. Les experts d'AUTODOC recommandent :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Attention : tous les travaux sur la voiture - BMW E90 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.

Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. BMW E90
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 7

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 8

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une clé mixte de No.21 Utilisez la mèche Torx T40. Utilisez une clé à cliquet.
Étape 9

Dévissez l'attache de l'extrémité de la tige. Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 10

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un marteau.

Étape 11

Écartez les oreilles pour le boulon de serrage à l'extrémité de la biellette de direction. Utilisez un tournevis plat. Servez-vous d'un marteau.
Étape 12

Vissez l'extrémité hors de la barre.
Étape 13

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – BMW E90. Conseil des experts d’AUTODOC :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 15

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 16

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une clé mixte de No.21 Utilisez la mèche Torx T40. Utilisez une clé dynamométrique. Serrez-le jusqu'à 165 Nm.

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 17

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 18

Serrez l'attache de l'extrémité de la tige. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.
Étape 19

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 20

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – BMW E90. Après avoir appliqué le spray, attendez quelques minutes.
Étape 21

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. BMW E90
Étape 22

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 23

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.

Remplacement : rotule de direction – BMW E90. Les experts d'AUTODOC recommandent :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 24

Retirez les crics et les cales.
