Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
BMW 3 Coupé (E92) 325i, BMW 3 Coupé (E92) 325 i, BMW 3 Coupé (E92) 330i, BMW 3 Coupé (E92) 318 i, BMW 3 Coupé (E92) 335i, BMW 3 Coupé (E92) 335 d, BMW 3 Coupé (E92) 325i, BMW 3 Coupé (E92) 330 d, BMW 3 Coupé (E92) 330i, BMW 3 Coupé (E92) 320i, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) 325 d, BMW 3 Coupé (E92) M3, BMW 3 Coupé (E92) 323i, BMW 3 Coupé (E92) 330d, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) 325d, BMW 3 Coupé (E92) 320i, BMW 3 Coupé (E92) 325 i, BMW 3 Coupé (E92) 325 d, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) M3 GTS, BMW 3 Coupé (E92) 316i, BMW 3 Coupé (E92) 320 i, BMW 3 Coupé (E92) 328i, BMW 3 Coupé (E92) 320i, BMW 3 Coupé (E92) 325i, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) 320 d, BMW 3 Coupé (E92) 323 i, BMW 3 Coupé (E92) 335i, BMW 3 Coupé (E92) 335i … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

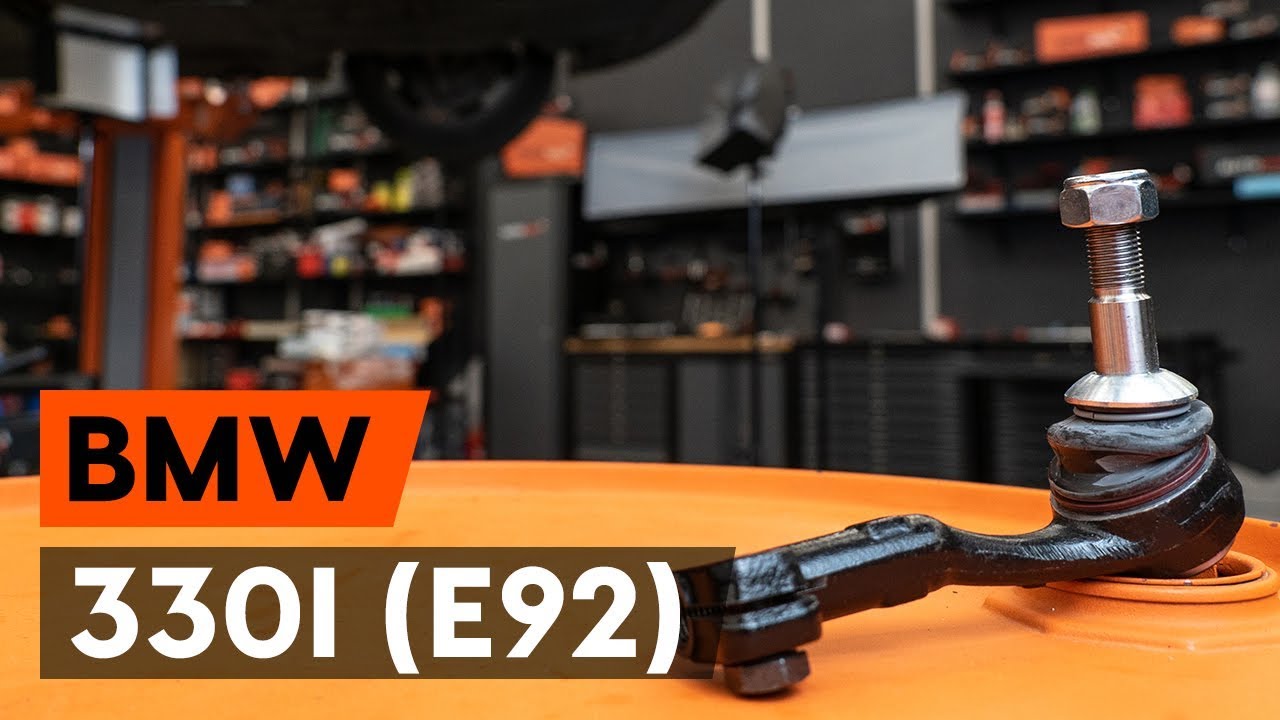

Comment remplacer des rotule de direction sur BMW 330i 3 (E92) [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur BMW E92 - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – BMW E92. Liste des outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.17

                      Douille d'entraînement n°17

                      Douille d'entraînement n°21

                      Mèche Torx T30

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Porte-taraud

                      Pied à coulisse

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – BMW E92. Conseil des experts d’AUTODOC :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Attention : tous les travaux sur la voiture - BMW E92 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : rotule de direction – BMW E92. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 8

Dévissez l'attache de l'extrémité de la tige. Utilisez la mèche Torx T30. Utilisez une clé à cliquet.
Étape 9

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 21. Utilisez un porte-taraud.
Étape 10

Déconnectez l'extrémité de la barre de la fusée d'essieu.
Étape 11

Vissez l'extrémité hors de la barre. Utilisez une clé mixte de No.17
Étape 12

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 13

Appliquez du produit sur les emplacements de montage de l'embout de biellette. Utilisez de la graisse au cuivre.
Étape 14

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – BMW E92. Conseil :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 15

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 16

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 17

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 18

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 80 Nm.
Étape 19

Serrez l'attache de l'extrémité de la tige. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.
Étape 20

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 21

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 22

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – BMW E92. Après avoir appliqué le spray, attendez quelques minutes.
Étape 23

Installez la roue.

Remplacement : rotule de direction – BMW E92. Conseil d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 24

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 25

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.

Remplacement : rotule de direction – BMW E92. Conseil :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 26

Retirez les crics et les cales.
