Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
FIAT Punto II 3/5 portes (188) 1.2 Natural Power, FIAT Punto II 3/5 portes (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT Punto II 3/5 portes (188) 1.8 130 HGT (188.738, .718), FIAT Punto II 3/5 portes (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT Punto II 3/5 portes (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT Punto II 3/5 portes (188) 1.9 JTD, FIAT Punto II 3/5 portes (188) 1.3 JTD 16V, FIAT Punto II 3/5 portes (188) 1.4, FIAT Punto II 3/5 portes (188) 1.9 JTD … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

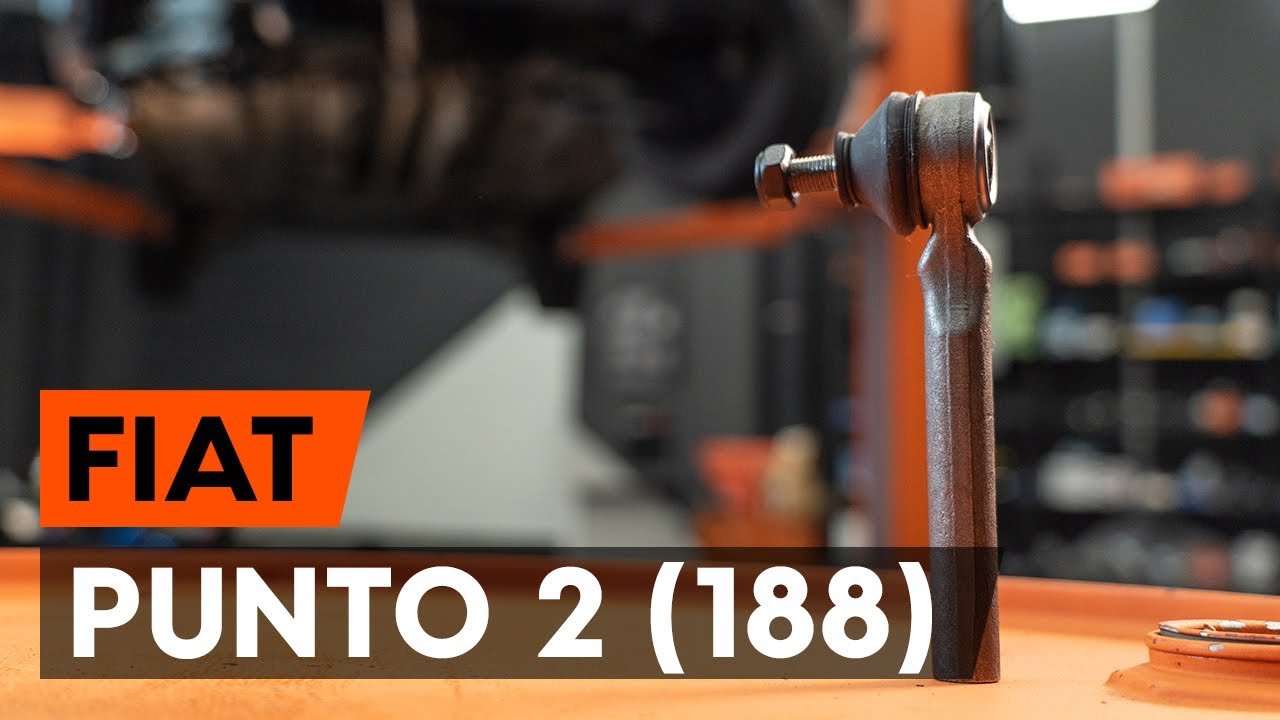

Comment remplacer des rotule de direction sur FIAT PUNTO 2 (188) [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur Fiat Punto 188 - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – Fiat Punto 188. Outils dont vous pourriez avoir besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Douille d'entraînement n°17

                      Clé mixte de No.20

                      Douille longue à choc pour jantes No.19

                      Clé à cliquet

                      Clé dynamométrique

                      Pied à coulisse

                      Porte-taraud

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – Fiat Punto 188. Conseil d’AUTODOC :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Attention : tous les travaux sur la voiture - Fiat Punto 188 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. Fiat Punto 188
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 8

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.20
Étape 9

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 17. Utilisez un porte-taraud.
Étape 10

Déconnectez l'extrémité de la barre de la fusée d'essieu.
Étape 11

Vissez l'extrémité hors de la barre.
Étape 12

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 13

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – Fiat Punto 188. Les professionnels recommandent :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 14

Appliquez du produit sur la partie filetée de la biellette de direction. Utilisez de la graisse au cuivre.
Étape 15

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 16

Vissez l'écrou de fixation reliant l'embout de biellette à la fusée d'essieu. Utilisez une douille n° 17. Utilisez une clé à cliquet.
Étape 17

Vissez le contre-écrou de l'embout de biellette de direction. Utilisez une clé mixte de No.20
Étape 18

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.
Étape 19

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.20 Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.
Étape 20

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 21

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 22

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 23

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Attendez quelques minutes après l'application.
Étape 24

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Fiat Punto 188
Étape 25

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 26

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 86 Nm.

Remplacement : rotule de direction – Fiat Punto 188. Conseil d’AUTODOC :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 27

Retirez les crics et les cales.
