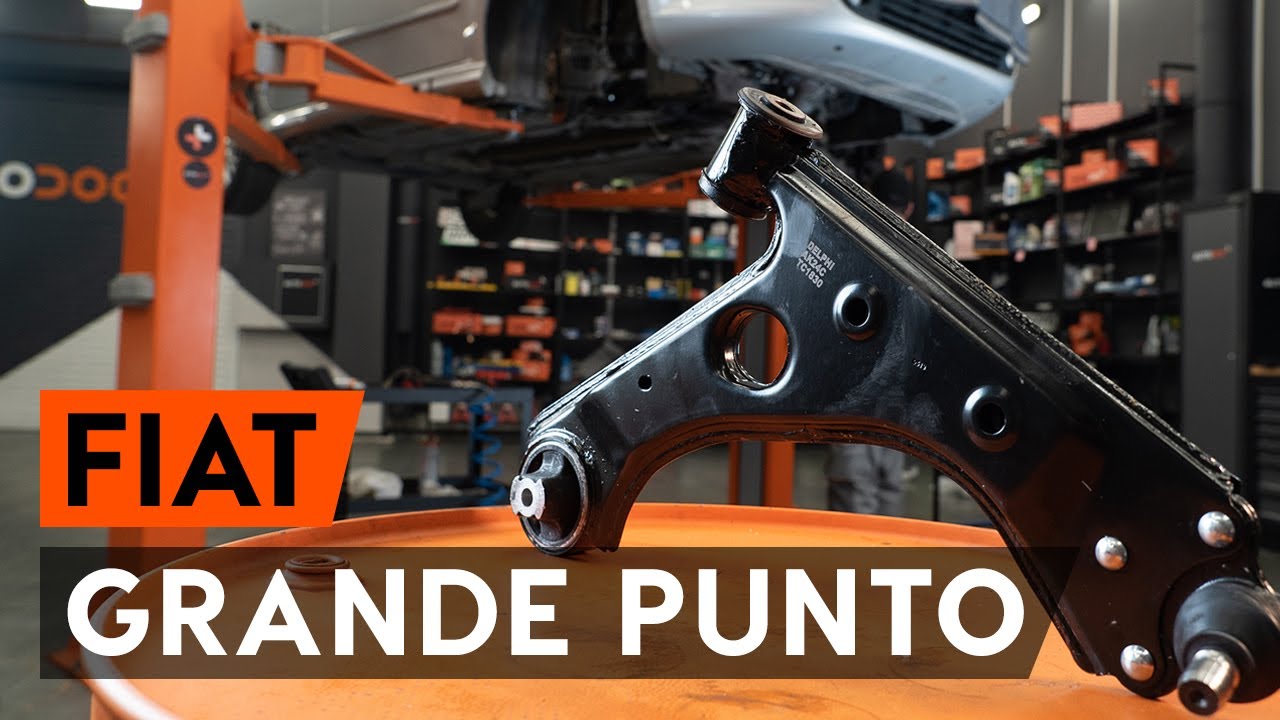

Comment remplacer un bras de suspension avant sur FIAT PUNTO 199 [TUTORIEL AUTODOC]

Comment changer : bras inférieur avant sur Fiat Punto 199 - Guide de remplacement

Toutes les pièces à remplacer : Bras de Suspension sur GRANDE PUNTO (199) et autres modèles FIAT

Bras de suspension

Kit bras de suspension

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.3 D Multijet (199.AXD11, 199.AXD1A, 199.AXD1B,... Diesel (90 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.9 D Multijet Diesel (116 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.2 Essence (69 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.9 D Multijet Diesel (120 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.6 D Multijet Diesel (120 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.4 Natural Power Essence /gaz naturel (CNG) (78 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.9 D Multijet Diesel (130 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.2 Essence (65 CH)

        Bras de suspension pour FIAT GRANDE PUNTO (199) 1.3 D Multijet Diesel (69 CH)

Remplacement : bras inférieur avant – Fiat Punto 199. Outils dont vous pourriez avoir besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Clé mixte de No.16

                        Clé mixte de No.18

                        Douille d'entraînement n°16

                        Douille d'entraînement n°E18

                        Douille longue à choc pour jantes No.17

                        Clé à cliquet

                        Clé dynamométrique

                        Ciseau plat

                        Marteau

                        Porte-taraud

                        Cric hydraulique téléscopique pour transmission

                        Cale de roue

Acheter des outils

Remplacement : bras inférieur avant – Fiat Punto 199. AUTODOC recommande :

La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : bras inférieur avant – Fiat Punto 199. Suivez les étapes suivantes :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. Fiat Punto 199
Étape 5

Retirez la roue.
Étape 6

Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Remplacement : bras inférieur avant – Fiat Punto 199. Conseil :
Attendez quelques minutes après l'application.Portez des lunettes de protection.
Étape 7

Dévissez l'attache entre le joint rotule et la fusée d'essieu. Utilisez une clé mixte de No.16. Utilisez une douille n° 16. Utilisez un porte-taraud.
Étape 8

Retirez l'écrou de fixation.
Étape 9

Dévissez l'attache du bras avant. Utilisez une douille n° E18. Utilisez un porte-taraud.
Étape 10

Dévissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.18. Utilisez une douille n° E18. Utilisez un porte-taraud.
Étape 11

Retirez les écroux de fixations. Utilisez une douille n° E18. Utilisez une clé à cliquet.
Étape 12

Relâchez la fixation reliant le joint à rotule au porte-fusée. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 13

Déconnectez le joint rotule de la fusée d'essieu.
Étape 14

Retirez l'arbre.
Étape 15

Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 16

Installez un arbre neuf.

Remplacement : bras inférieur avant – Fiat Punto 199. Les experts d'AUTODOC recommandent :
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint.
Étape 17

Installez les boulons de fixation. Utilisez une clé mixte de No.18. Utilisez une douille n° E18. Utilisez un porte-taraud.
Étape 18

Vissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.18. Utilisez une douille n° E18. Utilisez une clé à cliquet.
Étape 19

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 20

Connectez le joint rotule à la fusée d'essieu.
Étape 21

Installez l'écrou de fixation.
Étape 22

Vissez les fixations de la rotule. Utilisez une clé mixte de No.16. Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 23

Vissez la fixation arrière reliant le bras de suspension au cadre auxiliaire. Utilisez une clé mixte de No.18. Utilisez une douille n° E18. Utilisez une clé à cliquet.
Étape 24

Serrez la fixation avant reliant le bras de commande au sous-châssis. Utilisez une douille n° E18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 25

Serrez la fixation arrière qui raccorde le bras au châssis. Utilisez une douille n° E18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 26

Serrez l'attache du joint rotule. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 50 Nm.
Étape 27

Retirez le support du dessous du bras.

AUTODOC recommande:
Remplacement : bras inférieur avant – Fiat Punto 199. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 28

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 29

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 30

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : bras inférieur avant – Fiat Punto 199. Conseil d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 31

Installez la roue.

Remplacement : bras inférieur avant – Fiat Punto 199. Les professionnels recommandent :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 32

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 33

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 34

Retirez les crics et les cales.
