Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_),
TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_)
…
Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.

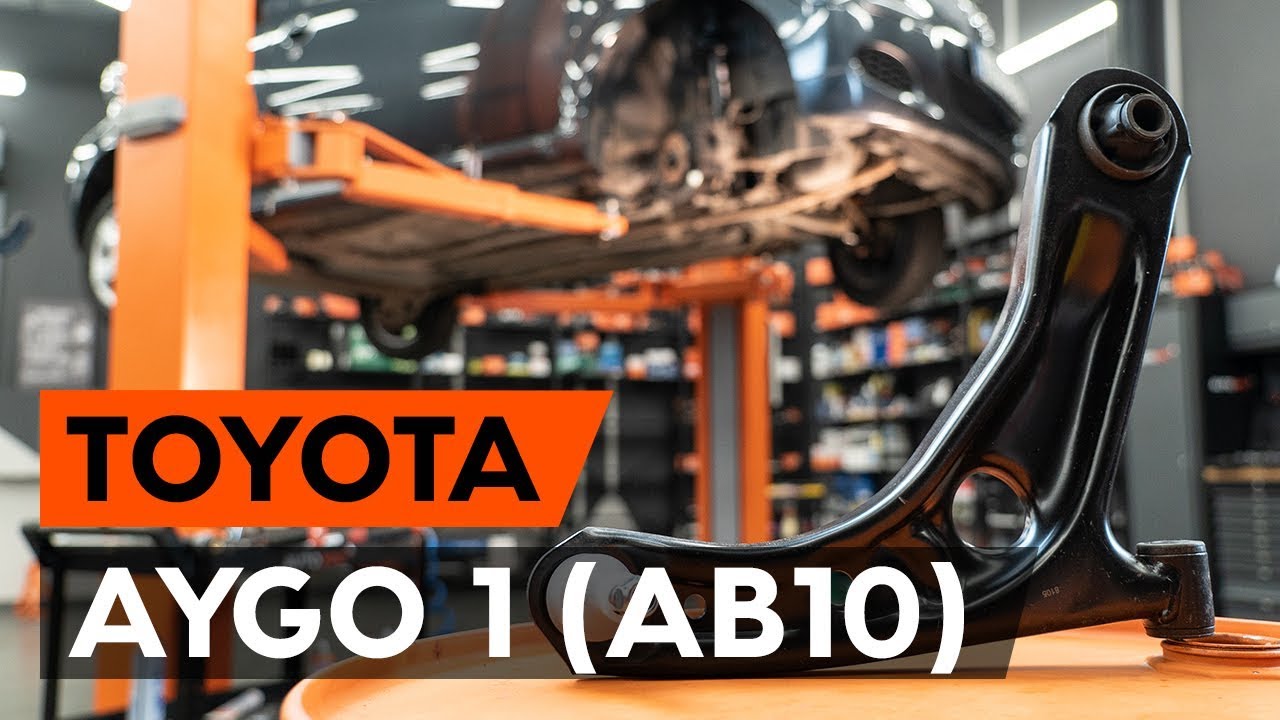

Comment remplacer un bras de suspension avant sur TOYOTA AYGO 1 (AB10) [AUTODOC]
Toutes les pièces à remplacer : Bras de Suspension sur AYGO (WNB1_, KGB1_) et autres modèles TOYOTA
Remplacement : bras inférieur avant – Toyota Aygo AB1. AUTODOC recommande :
La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
Toutes les opérations doivent être conduites avec le moteur éteint.
Remplacement : bras inférieur avant – Toyota Aygo AB1. Utilisez la procédure suivante :
Étape 1
Sécurisez les roues avec des cales.
Étape 2
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3
Surèlevez l'avant de la voiture et arrimez la.
Étape 4
Dévissez les boulons de la roue.
Remplacement : bras inférieur avant – Toyota Aygo AB1. Les experts d'AUTODOC recommandent :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5
Retirez la roue.
Étape 6
Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
AUTODOC recommande:
Remplacement : bras inférieur avant – Toyota Aygo AB1. Après avoir appliqué le spray, attendez quelques minutes.Portez des lunettes de protection.
Étape 7
Retirez la goupille fendue. Servez-vous de pinces à bout rond.
Étape 8
Dévissez les fixations qui lient le joint à rotule au bras de contrôle de suspension. Utilisez une clé mixte de No.19.
Étape 9
Déconnecez le bras inférieur de la fusée d'essieu. Servez-vous d'un extracteur de rotules.
Étape 10
Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11
Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 12
Dévissez la fixation reliant la barre stabilisatrice au bras de suspension. Utilisez une clé mixte de No.16. Utilisez une douille n° 16. Utilisez une clé à cliquet.
Étape 13
Retirez l'écrou de fixation. Servez-vous d'un pied-de-biche.
Étape 14
Dévissez l'attache du bras avant. Utilisez une douille n° 17. Utilisez un porte-taraud.
Étape 15
Dévissez l'attache du bras arrière. Utilisez une douille n° 17. Utilisez un porte-taraud.
Étape 16
Retirez les écroux de fixations (2 pièces).
Étape 17
Retirez l'arbre. Servez-vous d'un pied-de-biche.
Étape 18
Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 19
Installez un arbre neuf. Servez-vous d'un pied-de-biche.
Remplacement : bras inférieur avant – Toyota Aygo AB1. Conseil :
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint.
Étape 20
Installez les fixations du bras de suspension.
Étape 21
Connectez le bras inférieur à la fusée d'essieu.
Étape 22
Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 23
Serrez la fixation avant reliant le bras de commande au sous-châssis. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 24
Serrez la fixation arrière du bras de suspension. Utilisez une douille n° 17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 128 Nm.
Étape 25
Serrez l'attache du joint rotule. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 98 Nm.
Étape 26
Installez la goupille fendue.
Étape 27
Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 28
Vissez la fixation reliant la barre stabilisatrice au bras de commande. Utilisez une douille n° 16.
Étape 29
Retirez le support du dessous du bras.
AUTODOC recommande:
Remplacement : bras inférieur avant – Toyota Aygo AB1. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 30
Serrez la fixation reliant la barre stabilisatrice au bras de suspension. Utilisez une douille n° 16. Utilisez une clé dynamométrique. Serrez-le jusqu'à 18 Nm.
Étape 31
Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 32
Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 33
Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.
Remplacement : bras inférieur avant – Toyota Aygo AB1. Les professionnels recommandent :
Attendez quelques minutes après l'application.
Étape 34
Installez la roue.
AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. Toyota Aygo AB1
Étape 35
Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 36
Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 103 Nm.
Étape 37
Retirez les crics et les cales.
