Comment changer : bras inférieur avant sur VW Caddy 3 Kombi - Guide de remplacement
téléchargements:
1
Vues:
98
Important !
Cette procédure de remplacement peut être appliquée sur le modèle:
VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.6, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 2.0 EcoFuel, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 2.0 TDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI 4motion … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.
VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.6, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 2.0 SDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 2.0 EcoFuel, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.4, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 2.0 TDI, VW Caddy III Break (2KB, 2KJ, 2CB, 2CJ) 1.9 TDI 4motion … Afficher plus
Les étapes peuvent différer en fonction de la conception du véhicule.

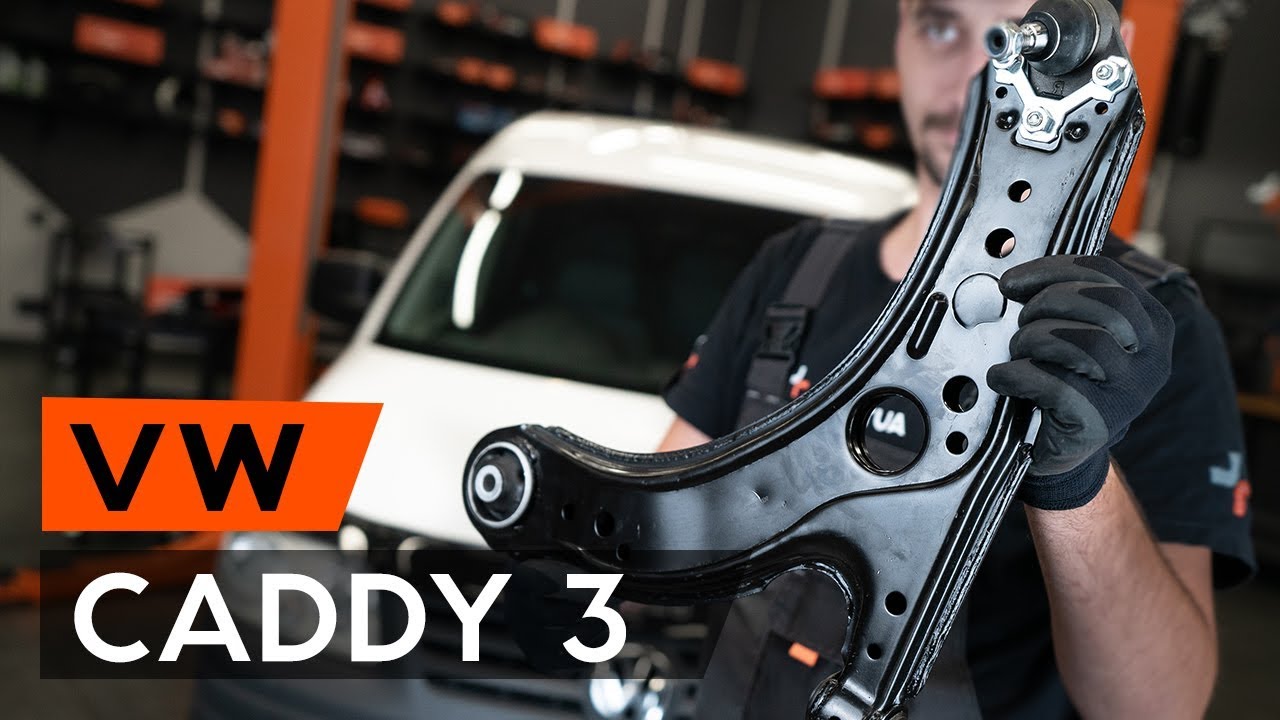

Comment remplacer bras de suspension avant une VW CADDY 3 (2KB) [TUTORIEL AUTODOC]
Toutes les pièces à remplacer : Bras de Suspension sur Caddy III Break (2KB, 2KJ, 2CB, 2CJ) et autres modèles VW
Bras de suspension
Produits alternatifs
Bras de suspension
Brosse métallique
Aérosol WD-40
Douille d'entraînement n°16
Douille d'entraînement n°18
Clé mixte de No.18
Graisse au cuivre
Clé dynamométrique
Douille longue à choc pour jantes No.17
Extracteur de joints à bille
Pied-de-biche
Cric hydraulique téléscopique pour transmission
Cale de roue
Remplacement : bras inférieur avant – VW Caddy 3 Kombi. AUTODOC recommande :
- La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
- Le remplacement du bras inférieur de suspension indépendante nécessite sur certaines voitures de devoir démonter une partie du tuyau de sortie du chauffage supplémentaire.
- Attention : tous les travaux sur la voiture - VW Caddy 3 Kombi - doivent être effectués avec le moteur éteint.
Effectuez le remplacement dans l'ordre suivant:
- Étape 1
Sécurisez les roues avec des cales. - Étape 2
Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17. - Étape 3
Surèlevez l'avant de la voiture et arrimez la. - Étape 4
Dévissez les boulons de la roue.Remplacement : bras inférieur avant – VW Caddy 3 Kombi. Conseil :Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage. - Étape 5
Retirez la roue. - Étape 6Retirez l'isolation sonore inférieure.Attention!Toutes les voitures ne sont pas dotées d'isolation sonore inférieure.Étape 7
Nettoyez toutes les articulations du bras. Utilisez une brosse métallique. Traitez toutes les articulations du bras. Servez vous de l'aérosol WD-40.AUTODOC recommande:Remplacement : bras inférieur avant – VW Caddy 3 Kombi. Après avoir appliqué le spray, attendez quelques minutes.Portez des lunettes de protection. - Étape 8
Dévissez l'écrou de fixation du joint rotule. Utilisez une clé mixte de No.18 - Étape 9
Déserrez l'écrou de fixation, puis retirez le bras de la fusée d'essieu à l'aide d'un extracteur de rotule. Au besoin, servez-vous d'un pied-de-biche. - Étape 10
Dévissez l'attache du bras avant. Utilisez une douille d'entrainement n°18 ou une clé polygonale n°18. - Étape 11
Dévissez l'attache du bras arrière. Utilisez une douille n° 16, n° 18. - Étape 12
Retirez l'arbre. Servez-vous d'un pied-de-biche. - Étape 13Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.Étape 14
Installez un arbre neuf. Insérez le joint rotule dans la fusée d'essieu, et fixez le à l'aide d'un nouvel écrou.AUTODOC recommande:Prenez garde à ne pas endommager la protection du joint. - Étape 15
Installez la fixation avant du bras. Ne serrez pas trop. - Étape 16
Installez la fixation arrière du bras.
