Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) 2.5 AWD … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

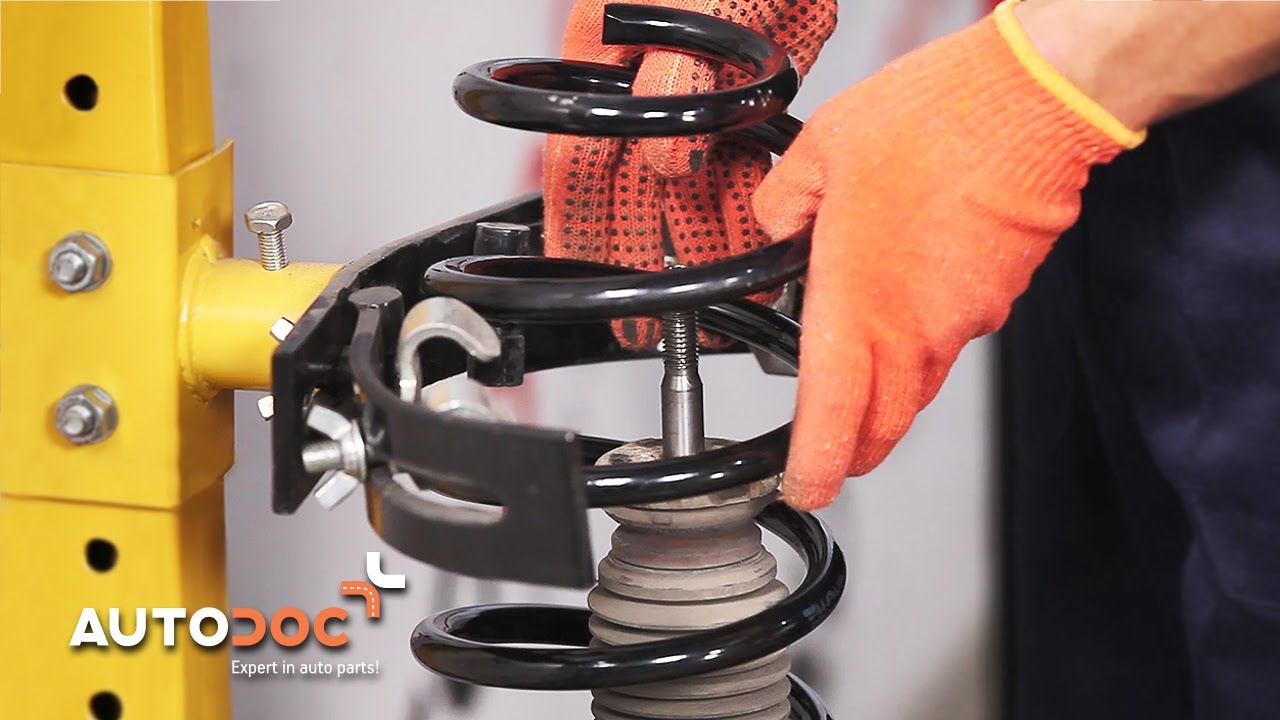

Changer ressort d'amortisseur avant VOLVO XC90 TUTORIEL | AUTODOC

Comment changer : ressort de suspension avant sur Volvo XC90 1 - Guide de remplacement

Toutes les pièces à remplacer : Ressort d'Amortisseur sur XC90 I (275) et autres modèles VOLVO

Produits alternatifs

Ressort de suspension

Remplacement : ressort de suspension – Volvo XC90 1. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Douille d'entraînement n°13

                      Douille d'entraînement n°21

                      Clé mixte de No.18

                      Clé mixte de No.21

                      Mèche Torx T40

                      Mèche Torx T50

                      Douille longue à choc pour jantes No.19

                      Clé à cliquet

                      Clé dynamométrique

                      Poinçon effilé

                      Marteau

                      Tournevis À Tête Plate

                      Compresseur hydraulique de ressort d'amortisseur

                      Couverture des ailes

                      Cale de roue

Acheter des outils

Remplacement : ressort de suspension – Volvo XC90 1. Conseil d’AUTODOC :

Les deux ressorts hélicoïdaux des suspensions avant doivent être changés en même temps.
La procédure de remplacement est la même pour les deux ressorts hélicoïdaux des amortisseurs avant.
Attention : tous les travaux sur la voiture - Volvo XC90 1 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en dévissant les boulons de fixation. Volvo XC90 1
Étape 5

Retirez la roue.
Étape 6

Nettoyez les fixations des stabilisateurs. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Dévissez la fixation reliant la biellette à l'amortisseur. Utilisez une clé mixte de No.18. Utilisez la mèche Torx T40. Utilisez une clé à cliquet.
Étape 8

Retirez la barre stabilisatrice.
Étape 9

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 10

Dévissez les fixations reliant la jambe de suspension à la fusée d'essieu. Utilisez une clé mixte de No.18. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 11

Débranchez les fils du capteur d'ABS. Utilisez un tournevis plat.
Étape 12

Retirez les écroux de fixations.
Étape 13

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 14

Abaissez la voiture.
Étape 15

Ouvrez le capot.
Étape 16

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.

Étape 17

Nettoyez les fixations du support supérieur de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 18

Dévissez les fixations supérieures de l'amortisseur. Utilisez une douille n° 13. Utilisez une clé à cliquet.

AUTODOC recommande:
Volvo XC90 1 - Pour éviter de vous blesser, tenez la jambe d'amortisseur tout en dévissant les boulons de fixation.
Étape 19

Retirez l'entretoise de suspension.
Étape 20

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : ressort de suspension – Volvo XC90 1. Les professionnels recommandent :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 21

Compressez le ressort.
Étape 22

Retirez le capuchon du support de la jambe de suspension. Utilisez un tournevis plat.
Étape 23

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 24

Dévissez les fixations de montage, tout en fixant la tige de piston de l’amortisseur en place. Utilisez une clé mixte de No.21 Utilisez la mèche Torx T50. Utilisez une clé à cliquet.
Étape 25

Retirez le support de l'entretoise supérieure. Utilisez un tournevis plat.
Étape 26

Détendez le ressort hélicoïdal.

Étape 27

Retirez le ressort.

AUTODOC recommande:
Remplacement : ressort de suspension – Volvo XC90 1. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 28

Installez le ressort sur l'amortisseur.
Étape 29

Compressez le ressort.

Étape 30

Installez la coupelle supérieure de l'amortisseur et son roulement.

Étape 31

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez un tournevis plat. Utilisez une clé mixte de No.21 Utilisez la mèche Torx T50. Utilisez une clé dynamométrique. Serrez-le jusqu'à 70 Nm.

Remplacement : ressort de suspension – Volvo XC90 1. Conseil :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 32

Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.

Étape 33

Installez le capuchon du support de la jambe de suspension.
Étape 34

Décompressez le ressort.

Étape 35

Retirez l'amortisseur prémonté.
Étape 36

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 37

Fixer les fixations supérieures de l'amortisseur.

AUTODOC recommande:
Volvo XC90 1 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 38

Serrez les fixations supérieures de l'amortisseur. Utilisez une douille n° 13. Utilisez une clé dynamométrique. Serrez-le jusqu'à 25 Nm.
Étape 39

Retirez la housse d'aile.

Étape 40

Fermez le capot.
Étape 41

Surèlevez l'avant de la voiture et arrimez la.
Étape 42

Appliquez du produit sur l'emplacement de l'amortisseur sur le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 43

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 44

Installez les boulons de fixation.
Étape 45

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.18. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 105 Nm.+75°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 46

Branchez les câbles du capteur ABS.
Étape 47

Installez la barre stabilisatrice transversale.

Étape 48

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une clé mixte de No.18. Utilisez la mèche Torx T40. Utilisez une clé dynamométrique. Serrez-le jusqu'à 90 Nm.
Étape 49

Appliquez du produit sur tous les joints du stabilisateur. Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 50

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 51

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : ressort de suspension – Volvo XC90 1. Après avoir appliqué le spray, attendez quelques minutes.
Étape 52

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. Volvo XC90 1
Étape 53

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 54

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 140 Nm.
Étape 55

Retirez les crics et les cales.
