Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Golf V 3/5 portes (1K1) 1.4 16V, VW Golf V 3/5 portes (1K1) 2.0 TDI 16V, VW Golf V 3/5 portes (1K1) 2.0 FSI, VW Golf V 3/5 portes (1K1) 1.9 TDI, VW Golf V 3/5 portes (1K1) 1.6 FSI, VW Golf V 3/5 portes (1K1) 1.4 FSI, VW Golf V 3/5 portes (1K1) 2.0 SDI, VW Golf V 3/5 portes (1K1) 1.9 TDI, VW Golf V 3/5 portes (1K1) 1.9 TDI 4motion, VW Golf V 3/5 portes (1K1) 2.0 TDI 16V 4motion, VW Golf V 3/5 portes (1K1) 2.0 FSI 4motion, VW Golf V 3/5 portes (1K1) 2.0 GTI, VW Golf V 3/5 portes (1K1) 2.0 TDI, VW Golf V 3/5 portes (1K1) 1.4 TSI, VW Golf V 3/5 portes (1K1) 3.2 R32 4motion, VW Golf V 3/5 portes (1K1) 2.0 TDI, VW Golf V 3/5 portes (1K1) 1.4 16V, VW Golf V 3/5 portes (1K1) 1.4 TSI, VW Golf V 3/5 portes (1K1) 2.0 TDI, VW Golf V 3/5 portes (1K1) 2.0 TDI 4motion, VW Golf V 3/5 portes (1K1) 2.0 GTI, VW Golf V 3/5 portes (1K1) 1.4 TSI, VW Golf V 3/5 portes (1K1) 1.6 MultiFuel … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

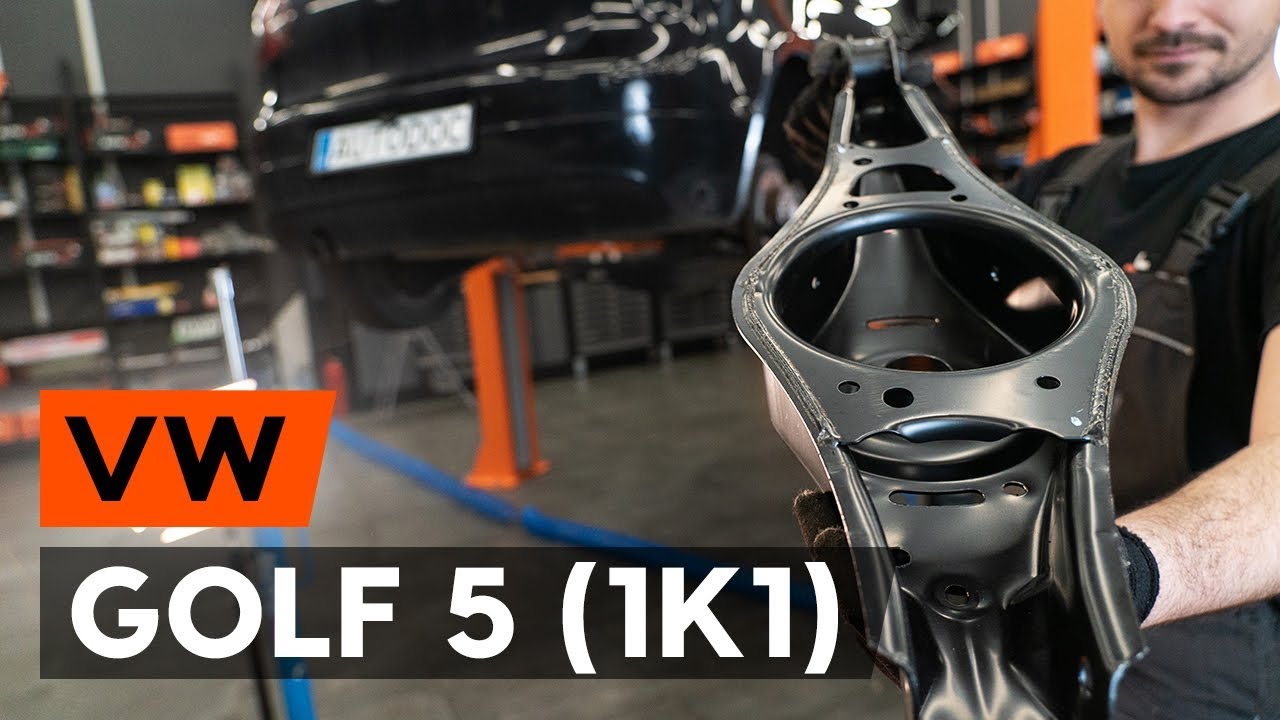

Comment remplacer un bras de suspension arrière sur VW GOLF 5 (1K1) [TUTORIEL AUTODOC]

Comment changer : bras de commande inférieur de suspension arrière sur VW Golf 5 - Guide de remplacement

Toutes les pièces à remplacer : Bras de Suspension sur Golf V 3/5 portes (1K1) et autres modèles VW

Produits alternatifs

Bras de suspension

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.18

                      Douille d'entraînement n°18

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Pied-de-biche

                      Cric hydraulique téléscopique pour transmission

                      Cale de roue

Acheter des outils

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Les experts d'AUTODOC recommandent :

La procédure de remplacement est identique pour les bras de contrôle inférieurs gauche et droite.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Suivez les étapes suivantes :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'arrière de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. VW Golf 5
Étape 5

Retirez la roue.
Étape 6

Nettoyez les fixations du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Marquez le boulon d'ajustement du carrossage.
Étape 8

Dévissez l'attache du bras à la barre. Utilisez une clé mixte de No.18 Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 9

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 10

Retirez l'écrou de fixation. Servez-vous d'un pied-de-biche.
Étape 11

Retirez le support du dessous du bras.

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Conseil des experts d’AUTODOC :
Abaissez le cric à transmission hydraulique progressivement, sans à-coups, pour éviter d'endommager les montages et les mécanismes.
Étape 12

Retirez le ressort.
Étape 13

Dévissez les fixations qui relient le bras de suspension à la fusée d'essieu arrière. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 14

Retirez l'écrou de fixation.
Étape 15

Retirez l'arbre.
Étape 16

Nettoyez les sièges de fixations et le filetage du bras de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 17

Installez un arbre neuf.

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Conseil :
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.Prenez garde à ne pas endommager la protection du joint.
Étape 18

Installez l'écrou de fixation.
Étape 19

Installez un nouveau ressort hélicoïdal avec ses supports en caoutchouc sur les emplacements de montage. Servez-vous d'un pied-de-biche.
Étape 20

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 21

Installez l'écrou de fixation.

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Les professionnels recommandent :
Ajustez la position de l'écrou d'alignement.
Étape 22

Retirez le support du dessous du bras.

AUTODOC recommande:
Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 23

Vissez la fixation reliant le bras de commande au sous-châssis arrière. Utilisez une clé mixte de No.18 Utilisez une douille n° 18.
Étape 24

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 25

Vissez les fixations reliant le bras de suspension à la fusée arrière. Utilisez une clé mixte de No.18. Utilisez une douille n° 18.
Étape 26

Serrez les fixations reliant le bras de suspension à la fusée arrière. Utilisez une clé mixte de No.18. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 90 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 27

Serrez l'attache entre le bras et la barre. Utilisez une douille n° 18. Utilisez une clé mixte de No.18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 95 Nm.
Étape 28

Retirez le support du dessous du bras.

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. AUTODOC recommande :
Abaissez le cric à transmission hydraulique progressivement, sans à-coups, pour éviter d'endommager les montages et les mécanismes.
Étape 29

Traitez toutes les articulations du bras. Utilisez de la graisse au cuivre.
Étape 30

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.

Étape 31

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Après avoir appliqué le spray, attendez quelques minutes.
Étape 32

Installez la roue.

Remplacement : bras de commande inférieur de suspension arrière – VW Golf 5. Les experts d'AUTODOC recommandent :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 33

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 34

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.
Étape 35

Retirez les crics et les cales.
