Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 BiTDI, VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

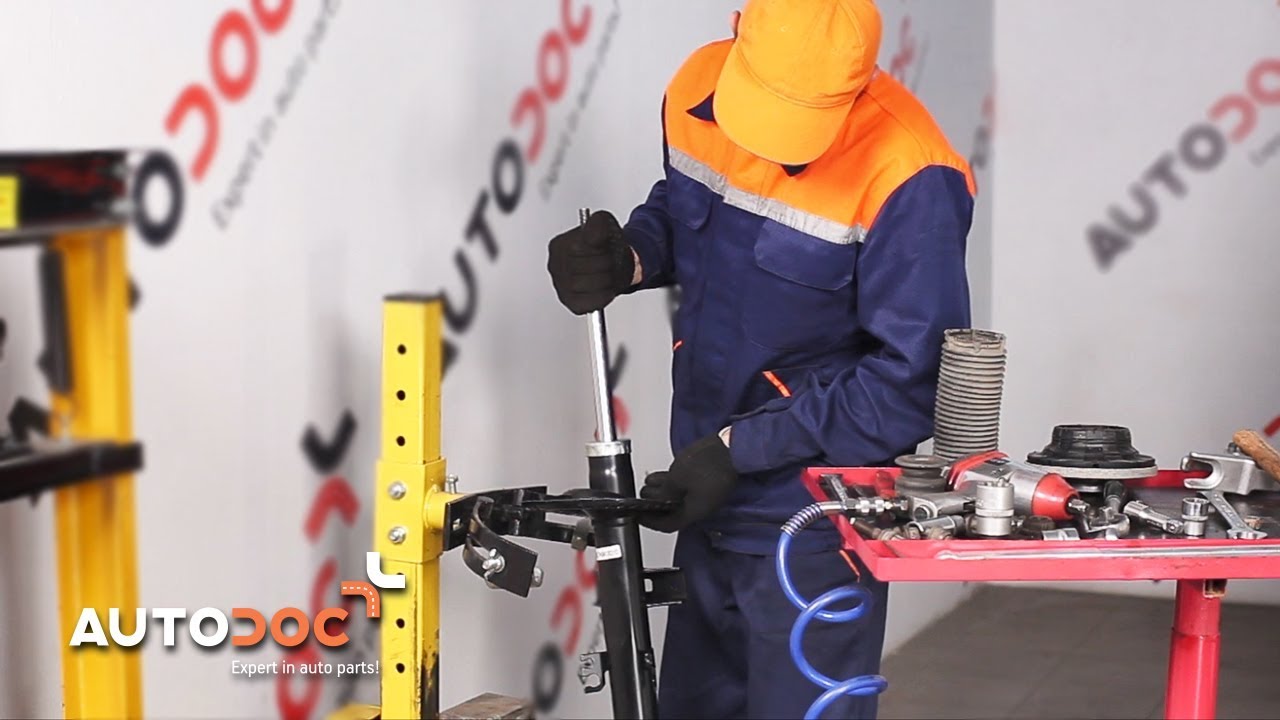

Comment remplacer un amortisseur sur VW T5 TRANSPORTER [TUTORIEL AUTODOC]

Comment changer : jambe de suspension avant sur VW Multivan T5 - Guide de remplacement

Toutes les pièces à remplacer : Amortisseur sur Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) et autres modèles VW

Amortisseur

Jambe de suspension

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 Essence (115 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Essence (231 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (130 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.5 TDI Diesel (174 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Diesel (105 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 Essence (235 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI Diesel (102 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TDI Diesel (114 CH)

        Amortisseur pour VW Multivan V (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0 TSI Essence (204 CH)

Remplacement : jambe de suspension – VW Multivan T5. Outils dont vous pourriez avoir besoin :

                        Brosse métallique

                        Aérosol WD-40

                        Nettoyant freins

                        Graisse au cuivre

                        Lubrifiant céramique

                        Clé dynamométrique

                        Clé mixte de No.19

                        Clé mixte de No.21

                        Douille d'entraînement n°18

                        Douille d'entraînement n°19

                        Douille d'entraînement n°21

                        Douille d'entraînement n°30

                        Douille hexagonale n° H5

                        Douille hexagonale n° H7

                        Mèche Torx T30

                        Douille longue à choc pour jantes No.19

                        Clé à cliquet

                        Tournevis À Tête Plate

                        compresseur hydraulique de ressort d'amortisseur

                        Pied-de-biche

                        Ciseau plat

                        Marteau

                        Poinçon effilé

                        Extracteur de joints à bille

                        Pinces à collier Clic-R

                        Cric hydraulique téléscopique pour transmission

                        Couverture des ailes

                        Cale de roue

Acheter des outils

Remplacement : jambe de suspension – VW Multivan T5. Conseil d’AUTODOC :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Attention : tous les travaux sur la voiture - VW Multivan T5 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. VW Multivan T5
Étape 5

Retirez la roue.
Étape 6

Καθαρίστε το στοιχείο στερέωσης στο μπαράκι ζαμφόρ. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Dévissez la fixation reliant la biellette à l'amortisseur. Utilisez une clé mixte de No.19 Utilisez la clé HEX n° H5. Utilisez une clé à cliquet.
Étape 8

Retirez la barre stabilisatrice.
Étape 9

Déconnectez les cables et le flexible de frein du support sur l'entretoise de l'amortisseur. Servez-vous d'un pied-de-biche.
Étape 10

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 11

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé à cliquet.
Étape 12

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules.

Étape 13

Nettoyez les fixations qui relient le joint à rotule à la fusée d’essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 14

Dévissez les fixations du joint à rotule de la fusée d'essieu. Utilisez une douille n° 19. Utilisez une clé à cliquet.
Étape 15

Retirez les écroux de fixations.

Étape 16

Dévissez les fixations qui lient l'arbre de transmission au moyeu de roue. Utilisez une douille n° 30. Utilisez une clé à cliquet.
Étape 17

Retirez l'écrou de fixation.

Étape 18

Détachez l'arbre de transmission de la fusée d'essieu. Servez-vous d'un poinçon effilé. Servez-vous d'un marteau.
Étape 19

Déconnectez le joint rotule de la fusée d'essieu.

Étape 20

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 21

Dévissez les fixations reliant la jambe de suspension à la fusée d'essieu. Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 22

Retirez les écroux de fixations.

Étape 23

Relâchez la fixation inférieure assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 24

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 25

Connectez le joint rotule à la fusée d'essieu.

Étape 26

Abaissez la voiture.
Étape 27

Ouvrez le capot.
Étape 28

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 29

Débranchez le connecteur du débimètre d'air. Utilisez un tournevis plat.
Étape 30

Déverrouillez les clips du couvercle du filtre à air.
Étape 31

Détachez le collier de serrage de la durite d'admission d'air. Utilisez des pinces de clic-R.
Étape 32

Déconnectez le tuyau d'admission d'air du boitier du filtre à air.
Étape 33

Retirez le couvercle du filtre.
Étape 34

Retirez le filtre à air.

Étape 35

Retirez le joint de la grille d'auvent.
Étape 36

Dévissez les boulons de fixation du couvercle de protection. Utilisez la mèche Torx T30. Utilisez une clé à cliquet.
Étape 37

Retirez le couvercle de protection.
Étape 38

Retirez la tête d'amortisseur. Servez-vous d'un pied-de-biche.
Étape 39

Nettoyez la fixation supérieure du support de la jambe de suspension. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 40

Dévissez les fixations supérieures du support de la jambe de suspension. Utilisez une clé mixte de No.21 Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. VW Multivan T5
Étape 41

Retirez l'entretoise de suspension.
Étape 42

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : jambe de suspension – VW Multivan T5. Conseil d’AUTODOC :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 43

Compressez le ressort.
Étape 44

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 45

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une clé mixte de No.21 Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 46

Retirez le support de l'entretoise supérieure. Servez-vous d'un pied-de-biche.
Étape 47

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.

AUTODOC recommande:
Remplacement : jambe de suspension – VW Multivan T5. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 48

Détendez le ressort hélicoïdal.
Étape 49

Retirez le ressort.
Étape 50

Retirez l'amortisseur usagé du compresseur à ressort hydraulique hélicoïdal.

Remplacement : jambe de suspension – VW Multivan T5. Conseil :
Avant d'installer un nouvel amortisseur, vous devez le pomper manuellement 3 à 5 fois.
Étape 51

Installez le nouvel amortisseur sur le compresseur à ressort hydraulique hélicoïdal.
Étape 52

Installez le ressort sur l'amortisseur.
Étape 53

Compressez le ressort.

Étape 54

Installez le soufflet antipoussière et la butée sur le nouvel amortisseur.
Étape 55

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 56

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une douille n° 21. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 80 Nm.
Étape 57

Décompressez le ressort.
Étape 58

Retirez l'amortisseur prémonté.

Étape 59

Lubrifiez la barre d'amortisseur. Utilisez de la graisse au cuivre.
Étape 60

Nettoyez les supports de montage de l'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 61

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 62

Vissez les fixations supérieures du support de la jambe de suspension.

AUTODOC recommande:
VW Multivan T5 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 63

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une clé mixte de No.21 Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 80 Nm.
Étape 64

Installez la tête d'amortisseur.
Étape 65

Installez le couvercle de protection.
Étape 66

Serrez les boulons de fixation du couvercle de protection. Utilisez la mèche Torx T30. Utilisez une clé à cliquet.
Étape 67

Installez le joint de la grille d'auvent.
Étape 68

Installez le filtre à air.

Étape 69

Réinstallez le couvercle du filtre à air. Fixez-le.
Étape 70

Connectez le tuyau d'admission d'air au boitier du filtre à air.

Étape 71

Serrez le collier de serrage sur la durite d'admission d'air. Utilisez des pinces de clic-R.
Étape 72

Appuyez sur les clips du couvercle du filtre à air pour les remettre en place.
Étape 73

Branchez le connecteur du débimètre d'air.
Étape 74

Retirez la housse d'aile.
Étape 75

Fermez le capot.
Étape 76

Surèlevez l'avant de la voiture et arrimez la.
Étape 77

Relâchez la fixation inférieure assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Servez-vous d'un burin plat pour l'usinage des métaux. Servez-vous d'un marteau.
Étape 78

Déconnectez le joint rotule de la fusée d'essieu.

Étape 79

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu. Servez-vous d'un pied-de-biche. Servez-vous d'un marteau.
Étape 80

Installez les boulons de fixation.

Étape 81

Nettoyez les cannelures de joint de l'arbre de transmission. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 82

Installez la fusée d'essieu sur l'essieu homocinétique.
Étape 83

Connectez le joint rotule à la fusée d'essieu.

Étape 84

Installez les boulons de fixation.

Étape 85

Serrez les fixations reliant le joint à rotule à la fusée d'essieu. Utilisez une douille n° 19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 90 Nm.+45°
Étape 86

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 75 Nm.+180°
Étape 87

Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur. Attachez le tuyau de frein à l'entretoise.
Étape 88

Installez la barre stabilisatrice transversale.

Étape 89

Serrez la fixation reliant la biellette à l'amortisseur. Utilisez une clé mixte de No.19 Utilisez la clé HEX n° H5. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.+45°
Étape 90

Connectez l'extrémité du tirant à la fusée d'essieu.

Étape 91

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 21. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.+90°
Étape 92

Installez l'écrou de fixation.
Étape 93

Resserrez l'écrou de l'arbre de transmission. Utilisez une douille n° 30. Utilisez une clé dynamométrique. Serrez-le jusqu'à 200 Nm.
Étape 94

Traitez toutes les articulations du bras. Appliquez du produit sur les fixations de l'amortisseur. Appliquez du produit sur toutes les connexions de l’embout de biellette de direction. Appliquez du produit sur tous les joints du stabilisateur. Utilisez de la graisse au cuivre.
Étape 95

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez du lubrifiant céramique.
Étape 96

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.
Étape 97

Installez la roue.

AUTODOC recommande:
Attention ! Pour éviter de vous blesser, tenez la roue en vissant les boulons de fixation. VW Multivan T5
Étape 98

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°19.
Étape 99

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°19. Utilisez une clé dynamométrique. Serrez-le jusqu'à 180 Nm.
Étape 100

Retirez les crics et les cales.

Ce manuel vous a-t-il été utile ?

Veuillez évaluer ce manuel sur une échelle de 1 à 5. Si vous avez des questions, n'hésitez pas à nous les poser.

Comment changer : ressort de suspension arrière sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
1.41 MB
Comment changer : amortisseur arrière sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
1.4 MB
Comment changer : ressort de suspension avant sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
5.29 MB
Comment changer : plaquettes de frein avant sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
1.76 MB
Comment changer : plaquettes de frein arrière sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
1.8 MB
Comment changer : disques de frein avant sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
2.28 MB

Comment changer : amortisseur arrière sur VW Multivan T5 - Guide de remplacement

Téléchargement gratuit
1.4 MB
Comment changer : amortisseur arrière sur VW Multivan VI (SGF, SGM, SGN) - Guide de remplacement

Téléchargement gratuit
1.34 MB
Comment changer : jambe de suspension avant sur VW Multivan VI (SGF, SGM, SGN) - Guide de remplacement

Téléchargement gratuit
4.25 MB
Comment changer : jambe de suspension sur une voiture

Universel

Téléchargement gratuit
1.53 MB
Comment changer : amortisseur sur une voiture

Universel

Téléchargement gratuit
1.07 MB
Comment changer : amortisseur arrière sur VW Golf 6 - Guide de remplacement

Téléchargement gratuit
2.67 MB

Votre page de profil est votre assistant personnel.

Pour suivre les frais auto, tenir un journal, un calendrier de remplacement et enregistrer notes et documents préférés

Installez l'appli AUTODOC CLUB !

Votre gestionnaire personnel de dépenses et des conseils d'entretien pour votre voiture, des rappels sur les rendez-vous à venir et la fréquence des maintenances, des instructions pour effectuer vous-même les réparations : tout cela sur votre téléphone.

Scanner

Pour télécharger l'appli :

- scannez le code QR
- téléchargez depuis l'App Store
- téléchargez depuis Google Play

Comment réparer ta voiture avec l AUTODOC CLUB

66K vues

Publiée le : 30/11/2021
5 outils qui facilitent incroyablement les réparations automobiles | Les conseils d’AUTODOC

5K vues

Publiée le : 25/01/2024
Que faire si le voyant ABS s'allume | Les conseils d'AUTODOC

159K vues

Publiée le : 11/03/2021
Comment remettre à neuf vous-même un cric | Les conseils d'AUTODOC

366K vues

Publiée le : 22/09/2022
