Comment changer : ressort de suspension avant sur VW Multivan T5 - Guide de remplacement

téléchargements: 5

Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 2.0, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI, VW Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) 1.9 TDI … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

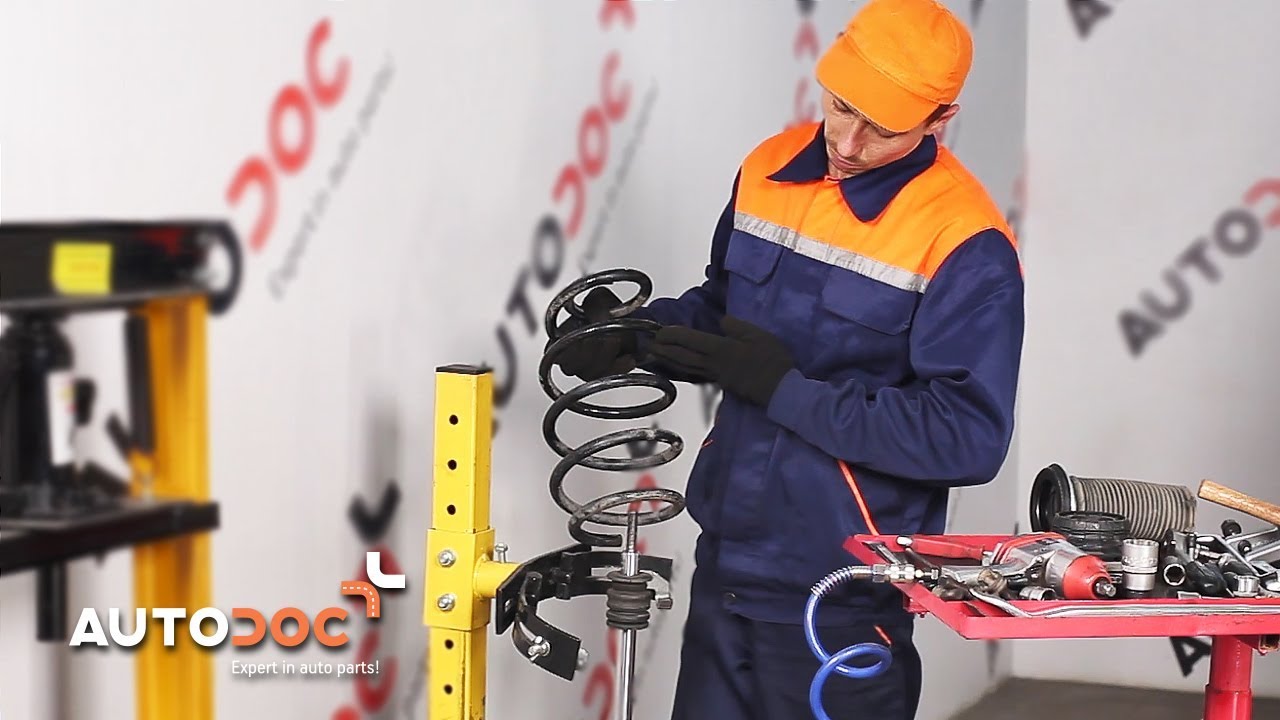

Changer ressort d'amortisseur avant VOLKSWAGEN T5 TUTORIEL | AUTODOC

Comment changer : ressort de suspension avant sur VW Multivan T5 - Guide de remplacement

Toutes les pièces à remplacer : Ressort d'Amortisseur sur Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) et autres modèles VW

Produits alternatifs

Ressort de suspension

Remplacement : ressort de suspension – VW Multivan T5. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Lubrifiant céramique

                      Clé dynamométrique

                      Clé mixte de No.19

                      Clé mixte de No.21

                      Douille d'entraînement n°18

                      Douille d'entraînement n°19

                      Douille d'entraînement n°21

                      Douille d'entraînement n°30

                      Douille hexagonale n° H5

                      Douille hexagonale n° H7

                      Mèche Torx T30

                      Douille longue à choc pour jantes No.19

                      Clé à cliquet

                      Tournevis À Tête Plate

                      compresseur hydraulique de ressort d'amortisseur

                      Pied-de-biche

                      Ciseau plat

                      Marteau

                      Poinçon effilé

                      Extracteur de joints à bille

                      Pinces à collier Clic-R

                      Cric hydraulique téléscopique pour transmission

                      Couverture des ailes

                      Cale de roue

Acheter des outils

Remplacement : ressort de suspension – VW Multivan T5. Les professionnels recommandent :

Les deux amortisseurs de la suspension avant doivent être remplacés en même temps.
La procédure de remplacement est la même pour les jambes d'amortisseur droite et gauche sur la suspension avant.
Attention ! Arrêtez le moteur avant de commencer à travailler - VW Multivan T5.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue.Servez-vous d'une douille à choc pour roue N°19.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. VW Multivan T5
Étape 5

Retirez la roue.
Étape 6

Καθαρίστε το στοιχείο στερέωσης στο μπαράκι ζαμφόρ.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 7

Dévissez la fixation reliant la biellette à l'amortisseur.Utilisez une clé mixte de No.19Utilisez la clé HEX n° H5.Utilisez une clé à cliquet.
Étape 8

Retirez la barre stabilisatrice.
Étape 9

Déconnectez les cables et le flexible de frein du support sur l'entretoise de l'amortisseur.Servez-vous d'un pied-de-biche.
Étape 10

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 11

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu.Utilisez une douille n° 21.Utilisez une clé à cliquet.
Étape 12

Déconnectez l'extrémité de la barre de la fusée d'essieu.Servez-vous d'un extracteur de rotules.
Étape 13

Nettoyez les fixations qui relient le joint à rotule à la fusée d’essieu.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 14

Dévissez les fixations du joint à rotule de la fusée d'essieu.Utilisez une douille n° 19.Utilisez une clé à cliquet.
Étape 15

Retirez les écroux de fixations.

Étape 16

Dévissez les fixations qui lient l'arbre de transmission au moyeu de roue.Utilisez une douille n° 30.Utilisez une clé à cliquet.
Étape 17

Retirez l'écrou de fixation.

Étape 18

Détachez l'arbre de transmission de la fusée d'essieu.Servez-vous d'un poinçon effilé.Servez-vous d'un marteau.
Étape 19

Déconnectez le joint rotule de la fusée d'essieu.

Étape 20

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 21

Dévissez les fixations reliant la jambe de suspension à la fusée d'essieu.Utilisez une douille n° 18.Utilisez une clé à cliquet.
Étape 22

Retirez les écroux de fixations.

Étape 23

Relâchez la fixation inférieure assurant la connexion entre la jambe d'amortisseur et le porte-fusée.Servez-vous d'un burin plat pour l'usinage des métaux.Servez-vous d'un marteau.
Étape 24

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 25

Connectez le joint rotule à la fusée d'essieu.
Étape 26

Abaissez la voiture.
Étape 27

Ouvrez le capot.
Étape 28

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.
Étape 29

Débranchez le connecteur du débimètre d'air.Utilisez un tournevis plat.
Étape 30

Déverrouillez les clips du couvercle du filtre à air.
Étape 31

Détachez le collier de serrage de la durite d'admission d'air.Utilisez des pinces de clic-R.
Étape 32

Déconnectez le tuyau d'admission d'air du boitier du filtre à air.
Étape 33

Retirez le couvercle du filtre.
Étape 34

Retirez le filtre à air.

Étape 35

Retirez le joint de la grille d'auvent.
Étape 36

Dévissez les boulons de fixation du couvercle de protection.Utilisez la mèche Torx T30.Utilisez une clé à cliquet.
Étape 37

Retirez le couvercle de protection.
Étape 38

Retirez la tête d'amortisseur.Servez-vous d'un pied-de-biche.
Étape 39

Nettoyez la fixation supérieure du support de la jambe de suspension.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 40

Dévissez les fixations supérieures du support de la jambe de suspension.Utilisez une clé mixte de No.21Utilisez la clé HEX n° H7.Utilisez une clé à cliquet.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en dévissant les boulons de fixation. VW Multivan T5
Étape 41

Retirez l'entretoise de suspension.
Étape 42

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : ressort de suspension – VW Multivan T5. AUTODOC recommande :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 43

Compressez le ressort.
Étape 44

Lubrifiez la barre d'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 45

Retirez l'écrou de la tige de piston de l'entretoise.Utilisez une clé mixte de No.21Utilisez la clé HEX n° H7.Utilisez une clé à cliquet.
Étape 46

Retirez le support de l'entretoise supérieure.Servez-vous d'un pied-de-biche.
Étape 47

Retirez le bouchon anti-poussière de l'amortisseur ainsi que la butée.

AUTODOC recommande:
Remplacement : ressort de suspension – VW Multivan T5. Inspectez soigneusement le support, le soufflet et la butée de l'amortisseur. Remplacez-les si nécessaire.
Étape 48

Détendez le ressort hélicoïdal.
Étape 49

Retirez le ressort.
Étape 50

Installez le ressort sur l'amortisseur.
Étape 51

Compressez le ressort.

Étape 52

Installez le soufflet ainsi qu'une butée sur l'amortisseur.
Étape 53

Installez la coupelle supérieure de l'amortisseur et son roulement.
Étape 54

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston.Utilisez une douille n° 21.Utilisez la clé HEX n° H7.Utilisez une clé dynamométrique.Serrez-le jusqu'à 80 Nm.
Étape 55

Décompressez le ressort.
Étape 56

Retirez l'amortisseur prémonté.

Étape 57

Lubrifiez la barre d'amortisseur.Utilisez de la graisse au cuivre.
Étape 58

Nettoyez les supports de montage de l'amortisseur.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 59

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 60

Vissez les fixations supérieures du support de la jambe de suspension.

AUTODOC recommande:
VW Multivan T5 - Pour éviter de vous blesser, tenez la jambe de suspension tout en vissant les boulons de fixation.
Étape 61

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur.Utilisez une clé mixte de No.21Utilisez la clé HEX n° H7.Utilisez une clé dynamométrique.Serrez-le jusqu'à 80 Nm.
Étape 62

Installez la tête d'amortisseur.
Étape 63

Installez le couvercle de protection.
Étape 64

Serrez les boulons de fixation du couvercle de protection.Utilisez la mèche Torx T30.Utilisez une clé à cliquet.
Étape 65

Installez le joint de la grille d'auvent.
Étape 66

Installez le filtre à air.

Étape 67

Réinstallez le couvercle du filtre à air. Fixez-le.
Étape 68

Connectez le tuyau d'admission d'air au boitier du filtre à air.

Étape 69

Serrez le collier de serrage sur la durite d'admission d'air.Utilisez des pinces de clic-R.
Étape 70

Appuyez sur les clips du couvercle du filtre à air pour les remettre en place.
Étape 71

Branchez le connecteur du débimètre d'air.
Étape 72

Retirez la housse d'aile.
Étape 73

Fermez le capot.
Étape 74

Surèlevez l'avant de la voiture et arrimez la.
Étape 75

Relâchez la fixation inférieure assurant la connexion entre la jambe d'amortisseur et le porte-fusée.Servez-vous d'un burin plat pour l'usinage des métaux.Servez-vous d'un marteau.
Étape 76

Déconnectez le joint rotule de la fusée d'essieu.

Étape 77

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.Servez-vous d'un pied-de-biche.Servez-vous d'un marteau.
Étape 78

Installez les boulons de fixation.

Étape 79

Nettoyez les cannelures de joint de l'arbre de transmission.Utilisez une brosse métallique.Servez vous de l'aérosol WD-40.
Étape 80

Installez la fusée d'essieu sur l'essieu homocinétique.
Étape 81

Connectez le joint rotule à la fusée d'essieu.

Étape 82

Installez les boulons de fixation.

Étape 83

Serrez les fixations reliant le joint à rotule à la fusée d'essieu.Utilisez une douille n° 19.Utilisez une clé dynamométrique.Serrez-le jusqu'à 90 Nm.+45°
Étape 84

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu.Utilisez une douille n° 18.Utilisez une clé dynamométrique.Serrez-le jusqu'à 75 Nm.+180°
Étape 85

Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur.Attachez le tuyau de frein à l'entretoise.
Étape 86

Installez la barre stabilisatrice transversale.

Étape 87

Serrez la fixation reliant la biellette à l'amortisseur.Utilisez une clé mixte de No.19Utilisez la clé HEX n° H5.Utilisez une clé dynamométrique.Serrez-le jusqu'à 60 Nm.+45°
Étape 88

Connectez l'extrémité du tirant à la fusée d'essieu.

Étape 89

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu.Utilisez une douille n° 21.Utilisez une clé dynamométrique.Serrez-le jusqu'à 60 Nm.+90°
Étape 90

Installez l'écrou de fixation.
Étape 91

Resserrez l'écrou de l'arbre de transmission.Utilisez une douille n° 30.Utilisez une clé dynamométrique.Serrez-le jusqu'à 200 Nm.
Étape 92

Traitez toutes les articulations du bras.Appliquez du produit sur les fixations de l'amortisseur.Appliquez du produit sur toutes les connexions de l’embout de biellette de direction.Appliquez du produit sur tous les joints du stabilisateur.Utilisez de la graisse au cuivre.
Étape 93

Appliquez du produit sur la zone de contact entre le disque de frein et la jante.Utilisez du lubrifiant céramique.
Étape 94

Nettoyez la surface du disque de frein.Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : ressort de suspension – VW Multivan T5. Après avoir appliqué le spray, attendez quelques minutes.
Étape 95

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. VW Multivan T5
Étape 96

Vissez les boulons de la roue.Servez-vous d'une douille à choc pour roue N°19.
Étape 97

Abaissez la voiture et serrez les boulons de roue en ordre croisé.Servez-vous d'une douille à choc pour roue N°19.Utilisez une clé dynamométrique.Serrez-le jusqu'à 180 Nm.
Étape 98

Retirez les crics et les cales.
