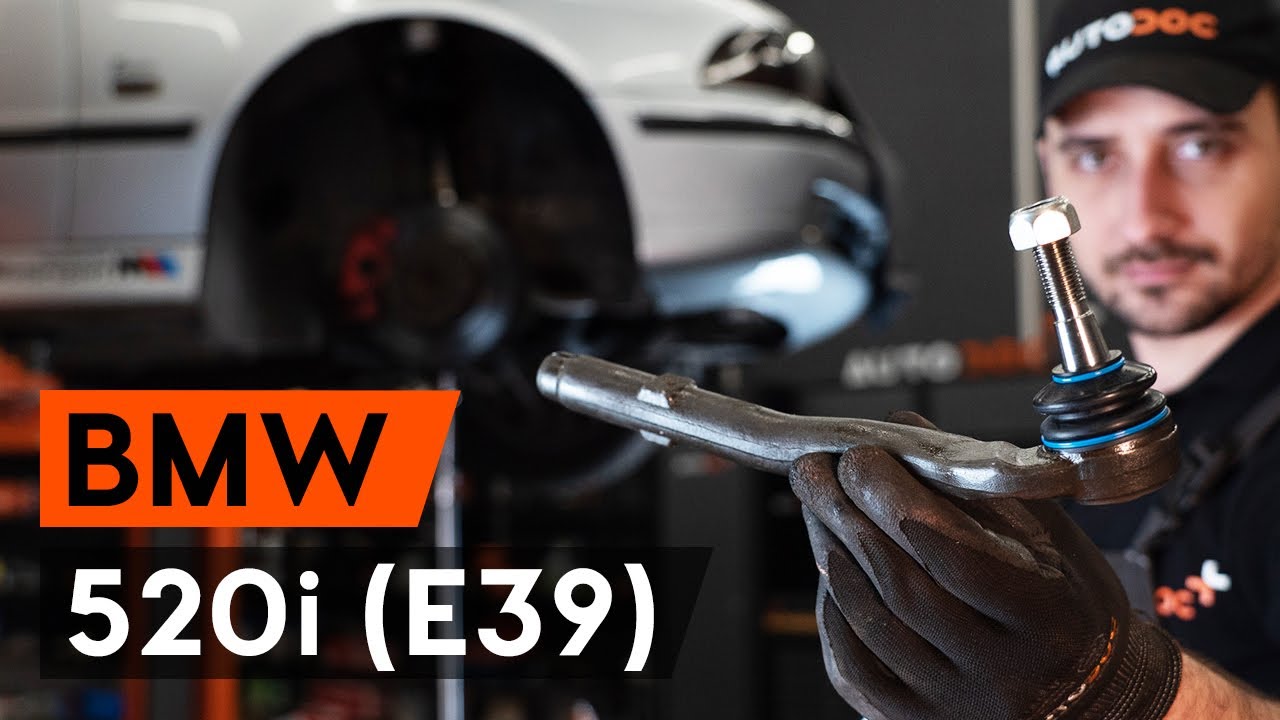

Comment remplacer des rotule de direction sur BMW 520i (E39) [TUTORIEL AUTODOC]

Comment changer : rotule de direction sur BMW E39 - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – BMW E39. Liste des outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.18

                      Clé mixte de No.23

                      Clé mixte de No.24

                      Douille d'entraînement n°18

                      Douille longue à choc pour jantes No.17

                      Clé dynamométrique

                      Pied à coulisse

                      Extracteur de joints à bille

                      Cric hydraulique téléscopique pour transmission

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – BMW E39. Les professionnels recommandent :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Attention : tous les travaux sur la voiture - BMW E39 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : rotule de direction – BMW E39. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 7

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 8

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.23 Utilisez une clé mixte de No.24
Étape 9

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une clé mixte de No.18
Étape 10

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules.
Étape 11

Supportez le bras. Servez vous d'un cric à transmission hydraulique.
Étape 12

Déconnectez l'extrémité de la barre de la fusée d'essieu.
Étape 13

Vissez l'extrémité hors de la barre. Utilisez une clé mixte de No.24 Utilisez une clé mixte de No.24
Étape 14

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 15

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – BMW E39. Les experts d'AUTODOC recommandent :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 16

Vissez le contre-écrou de l'embout de biellette de direction. Utilisez une clé mixte de No.24 (2 pièces).
Étape 17

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 18

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 19

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 65 Nm.
Étape 20

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.24 (2 pièces). Utilisez une clé dynamométrique. Serrez-le jusqu'à 51 Nm.
Étape 21

Retirez le support du dessous du bras.

AUTODOC recommande:
Remplacement : rotule de direction – BMW E39. Abaissez le cric de transmission en douceur, sans à-coups, pour éviter d'endommager les composants et les mécanismes.
Étape 22

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.
Étape 23

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 24

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

Remplacement : rotule de direction – BMW E39. Conseil d’AUTODOC :
Attendez quelques minutes après l'application.
Étape 25

Installez la roue.

AUTODOC recommande:
Attention ! Tenez la roue en vissant les boulons de fixation. BMW E39
Étape 26

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 27

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 120 Nm.

Remplacement : rotule de direction – BMW E39. Conseil d’AUTODOC :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 28

Retirez les crics et les cales.
