Important !

Cette procédure de remplacement peut être appliquée sur le modèle:
BMW X3 (E83) xDrive20d, BMW X3 (E83) xDrive 30 d, BMW X3 (E83) 3.0i xDrive, BMW X3 (E83) 2.5i, BMW X3 (E83) 3.0d, BMW X3 (E83) 2.0d, BMW X3 (E83) 2.0i, BMW X3 (E83) 3.0d, BMW X3 (E83) 3.0 si, BMW X3 (E83) 2.5si, BMW X3 (E83) 3.0sd, BMW X3 (E83) xDrive 20 i, BMW X3 (E83) xDrive20d, BMW X3 (E83) xDrive 18 d, BMW X3 (E83) xDrive 30 d, BMW X3 (E83) 2.5i, BMW X3 (E83) xDrive 18 d, BMW X3 (E83) 3.0i, BMW X3 (E83) 3.0 si, BMW X3 (E83) 3.0d … Afficher plus

Les étapes peuvent différer en fonction de la conception du véhicule.

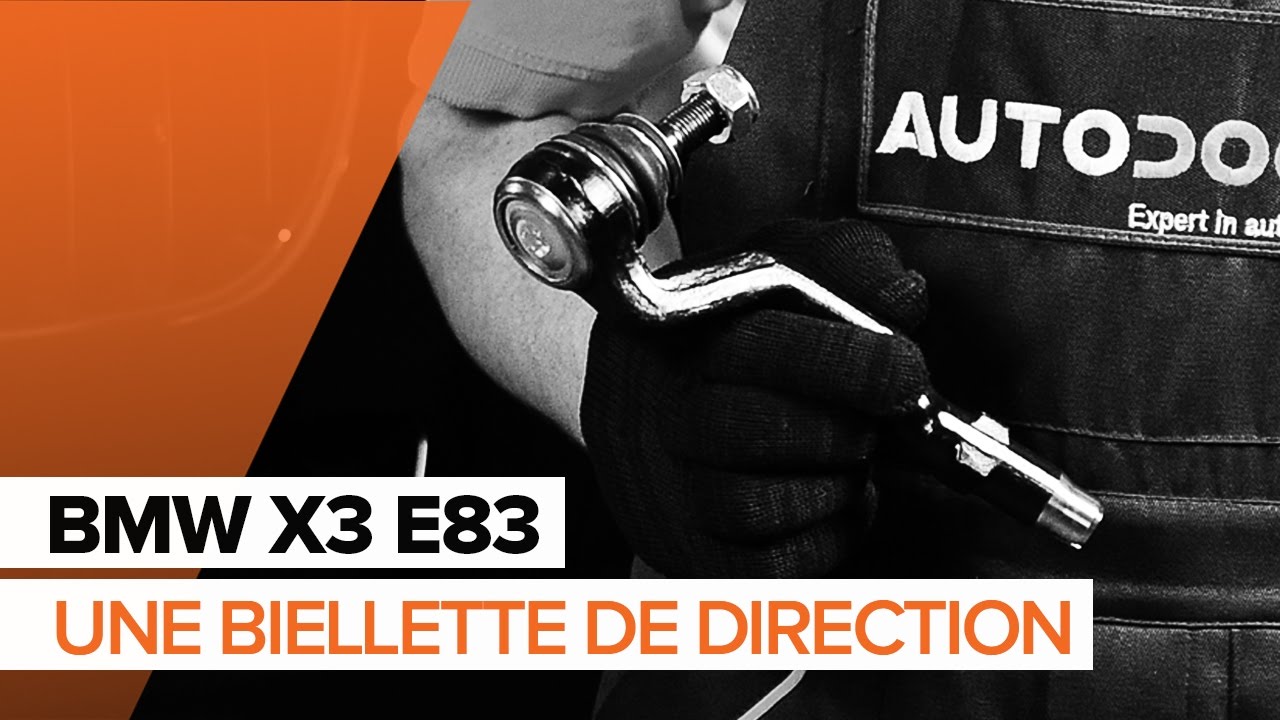

Comment remplacer une rotule de direction sur une BMW X3 E83 TUTORIEL | AUTODOC

Comment changer : rotule de direction sur BMW X3 E83 - Guide de remplacement

Produits alternatifs

Rotule de direction

Remplacement : rotule de direction – BMW X3 E83. Outils dont vous avez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.13

                      Clé mixte de No.21

                      Clé mixte de No.24

                      Douille d'entraînement n°22

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Pied à coulisse

                      Marteau

                      Extracteur de joints à bille

                      Cale de roue

Acheter des outils

Remplacement : rotule de direction – BMW X3 E83. Conseil d’AUTODOC :

Remplacez par paires les embouts de biellette de direction.
La procédure de remplacement est identique sur les embouts de biellettes de direction droits et gauches.
Lors du processus d'installation, n'utilisez que des boulons et écrous neufs.
Toutes les opérations doivent être conduites avec le moteur éteint.

Remplacement : rotule de direction – BMW X3 E83. Utilisez la procédure suivante :

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.

Étape 4

Dévissez les boulons de la roue.

AUTODOC recommande:
Attention ! Tenez la roue en dévissant les boulons de fixation. BMW X3 E83
Étape 5

Retirez la roue.
Étape 6

Déserrez l'écrou de bloquage qui retient l'extrémité de la barre stabilisatrice à la barre stabilisatrice. Utilisez une clé mixte de No.24 Servez-vous d'un marteau.
Étape 7

Nettoyez la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 8

Lors du démontage, marquez ou mesurez la position précise du joint rotule sur la tige, ou comptez le nombre de tours afin d'éviter un mauvais alignement futur. Utilisez un pied à coulisse.
Étape 9

Dévissez l'écrou d'attache d'extrémité à la fusée d'essieu. Utilisez une douille n° 22. Utilisez une clé à cliquet.
Étape 10

Déconnectez l'extrémité de la barre de la fusée d'essieu. Servez-vous d'un extracteur de rotules. Servez-vous d'un marteau.
Étape 11

Vissez l'extrémité hors de la barre. Utilisez une clé mixte de No.13 Utilisez une clé mixte de No.21
Étape 12

Nettoyez les emplacements de montage de l'embout de biellette. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 13

Appliquez du produit sur les emplacements de montage de l'embout de biellette. Utilisez de la graisse au cuivre.
Étape 14

Vissez sur un nouveau tirant.

Remplacement : rotule de direction – BMW X3 E83. AUTODOC recommande :
Au cours de l'installation de la bielle de direction, pensez à effectuer le même nombre de tours ou à laisser dépasser la même longueur de filetage que celle que vous aurez mesurée.
Étape 15

Connectez l'extrémité du tirant à la fusée d'essieu.
Étape 16

Serrez l'écrou de bloquage de l'extrémité de la barre. Utilisez une clé mixte de No.13 Utilisez une clé mixte de No.24 Utilisez une clé dynamométrique. Serrez-le jusqu'à 51 Nm.
Étape 17

Serrez l'écrou de fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez une douille n° 22. Utilisez une clé dynamométrique. Serrez-le jusqu'à 80 Nm.
Étape 18

Appliquez du produit sur la fixation reliant l'embout de biellette de direction à la fusée d'essieu. Utilisez de la graisse au cuivre.

Étape 19

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 20

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : rotule de direction – BMW X3 E83. Après avoir appliqué le spray, attendez quelques minutes.
Étape 21

Installez la roue.

Remplacement : rotule de direction – BMW X3 E83. Conseil :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 22

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 23

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 130 Nm.

Remplacement : rotule de direction – BMW X3 E83. Conseil des experts d’AUTODOC :
Vérifiez et ajustez l'alignement si nécessaire.
Étape 24

Retirez les crics et les cales.
