Important !

Cette procédure de remplacement peut être appliquée sur le modèle Les étapes peuvent différer en fonction de la conception du véhicule. :
VW Lupo / Lupo 3L (6X1, 6E1) 1.0, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 16V, VW Lupo / Lupo 3L (6X1, 6E1) 1.7 SDI, VW Lupo / Lupo 3L (6X1, 6E1) 1.2 TDI 3L, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 16V, VW Lupo / Lupo 3L (6X1, 6E1) 1.6 GTI, VW Lupo / Lupo 3L (6X1, 6E1) 1.4 FSI, VW Lupo / Lupo 3L (6X1, 6E1) 1.4, VW Lupo / Lupo 3L (6X1, 6E1) 1.0 … Afficher plus

Changer coupelle d'amortisseur VW LUPO TUTORIEL | AUTODOC

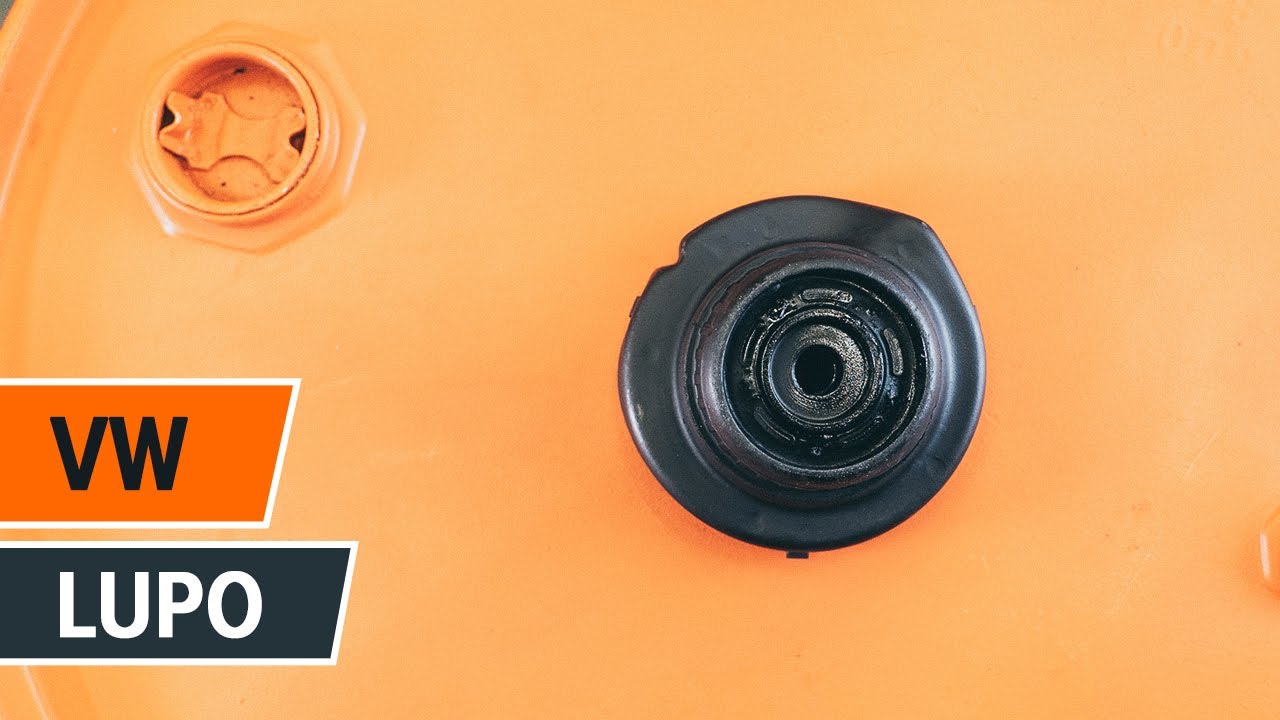

Comment changer : coupelle d'amortisseur avant sur VW Lupo 6X1 - Guide de remplacement

Produits alternatifs

Coupelle d'amortisseur

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Liste des outils dont vous aurez besoin :

                      Brosse métallique

                      Aérosol WD-40

                      Nettoyant freins

                      Graisse au cuivre

                      Clé mixte de No.18

                      Clé mixte de No.21

                      Douille d'entraînement n°18

                      Douille d'entraînement n°21

                      Douille hexagonale n° H7.

                      Douille longue à choc pour jantes No.17

                      Clé à cliquet

                      Clé dynamométrique

                      Tournevis À Tête Plate

                      Compresseur hydraulique de ressort d'amortisseur

                      Pinces multiprises

                      Couverture des ailes

                      Cale de roue

Acheter des outils

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Conseil des experts d’AUTODOC :

La procédure de remplacement est la même pour les coupelles d'amortisseur droite et gauche sur la suspension avant.
Tous les coupelles d'amortisseurs doivent être changées en même temps.
Attention : tous les travaux sur la voiture - VW Lupo 6X1 - doivent être effectués avec le moteur éteint.

Effectuez le remplacement dans l'ordre suivant:

Étape 1

Sécurisez les roues avec des cales.
Étape 2

Desserrez les boulons de fixation de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 3

Surèlevez l'avant de la voiture et arrimez la.
Étape 4

Dévissez les boulons de la roue.

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. AUTODOC recommande :
Afin d'éviter toute blessure, soulevez la roue lors du déboulonnage.
Étape 5

Retirez la roue.
Étape 6

Déconnectez l'attache du câble du capteur ABS du support de l'amortisseur. Utilisez un tournevis plat.
Étape 7

Débranchez les fils du capteur d'ABS.

Étape 8

Nettoyez les fixations assurant la connexion entre la jambe d'amortisseur et le porte-fusée. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 9

Dévissez la fixation inférieure assurant la connexion entre lа jambe d'amortisseur et le porte-fusée. Utilisez une clé mixte de No.18 Utilisez une douille n° 18. Utilisez une clé à cliquet.
Étape 10

Déconnectez la fusée d'essieu de l'entretoise de l'amortisseur.
Étape 11

Abaissez la voiture.
Étape 12

Ouvrez le capot.
Étape 13

Servez-vous d'une housse d'aile pour protéger les parties peintes et plastiques de la voiture.

Étape 14

Retirez le bouchon de protection du support de l'amortisseur.
Étape 15

Dévissez l'attache supérieure du support de l'amortisseur. Utilisez une clé mixte de No.21 Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.

AUTODOC recommande:
VW Lupo 6X1 - Pour éviter de vous blesser, tenez la jambe d'amortisseur tout en dévissant les boulons de fixation.
Étape 16

Retirez l'entretoise de suspension.
Étape 17

Installez l'entretoise de l'amortisseur sur l'outil de compression du ressort.

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Les experts d'AUTODOC recommandent :
Notez que lorsque vous utilisez un resort de compression, les spires du ressort doivent être serrées, compressant ainsi le ressort des deux côtés.Assurez-vous de la position correcte du ressort dans le fixateur.Assurez-vous que les ressorts hécoïdaux sont bien dans les poignées de serrage.
Étape 18

Compressez le ressort.
Étape 19

Lubrifiez la barre d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.
Étape 20

Retirez l'écrou de la tige de piston de l'entretoise. Utilisez une douille n° 21. Utilisez la clé HEX n° H7. Utilisez une clé à cliquet.
Étape 21

Retirez le support de l'entretoise supérieure.

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Les professionnels recommandent :
Examinez le bouchon anti-poussière de l'amortisseur ainsi que la butée. Remplacez-les si nécessaire.
Étape 22

Nettoyez l'emplacement de la coupelle d'amortisseur. Utilisez une brosse métallique. Servez vous de l'aérosol WD-40.

Étape 23

Installez un nouveau support inférieur d'entretoise d'amortisseur.
Étape 24

Serrez l'écrou de l'entretoise d'amortisseur due la tige de piston. Utilisez une douille n° 21. Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Conseil d’AUTODOC :
Assurez-vous que le ressort soit correctement installé. Évitez qu'il ne soit mal aligné.
Étape 25

Décompressez le ressort.

Étape 26

Retirez l'amortisseur prémonté.
Étape 27

Installez l'entretoise de l'amortisseur dans l'arche de roue.
Étape 28

Vissez l'attache supérieure du support de l'amortisseur.

AUTODOC recommande:
Attention ! Tenez la jambe de suspension tout en vissant les boulons de fixation. VW Lupo 6X1
Étape 29

Serrez l'attache supérieure de l'entretoise de support de l'amortisseur. Utilisez une clé mixte de No.21 Utilisez la clé HEX n° H7. Utilisez une clé dynamométrique. Serrez-le jusqu'à 60 Nm.
Étape 30

Installez le couvercle de protection de l'amortisseur.
Étape 31

Retirez la housse d'aile.

Étape 32

Fermez le capot.
Étape 33

Surèlevez l'avant de la voiture et arrimez la.
Étape 34

Fixez l'entretoise de l'amortisseur sur la fusée d'essieu.
Étape 35

Serrez les fixations inférieures qui relient l'amortisseur à la fusée d'essieu. Utilisez une clé mixte de No.18 Utilisez une douille n° 18. Utilisez une clé dynamométrique. Serrez-le jusqu'à 40 Nm.+90°

AUTODOC recommande:
Attention ! Assurez-vous d'utiliser des fixations neuves.
Étape 36

Branchez les câbles du capteur ABS.

Étape 37

Connectez l'attache du câble du capteur ABS de l'entretoise de support de l'amortisseur. Servez-vous de pinces pour pompe à eau.
Étape 38

Appliquez du produit sur les fixations de l'amortisseur. Utilisez de la graisse au cuivre.
Étape 39

Appliquez du produit sur la zone de contact entre le disque de frein et la jante. Utilisez de la graisse au cuivre.
Étape 40

Nettoyez la surface du disque de frein. Servez-vous d'un nettoyant pour freins.

AUTODOC recommande:
Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Après avoir appliqué le spray, attendez quelques minutes.
Étape 41

Installez la roue.

Remplacement : coupelle d'amortisseur – VW Lupo 6X1. Conseil des experts d’AUTODOC :
Pour éviter de vous blesser, maintenez la roue quand vous dévissez les vis de fixation.
Étape 42

Vissez les boulons de la roue. Servez-vous d'une douille à choc pour roue N°17.
Étape 43

Abaissez la voiture et serrez les boulons de roue en ordre croisé. Servez-vous d'une douille à choc pour roue N°17. Utilisez une clé dynamométrique. Serrez-le jusqu'à 110 Nm.
Étape 44

Retirez les crics et les cales.
